Dans le secteur des éléments préfabriqués en béton, les ancrages de levage constituent le lien vital entre les composants et l'équipement de levage. Une seule installation incorrecte peut entraîner le glissement des composants, endommager l'équipement, voire entraîner des décès. L'installation sûre des ancrages de levage n'est pas une mince affaire ; c'est une préoccupation majeure pour l'efficacité de la production et la sécurité des personnes.

Ancrages de levage:Le « crochet de vie » des composants préfabriqués

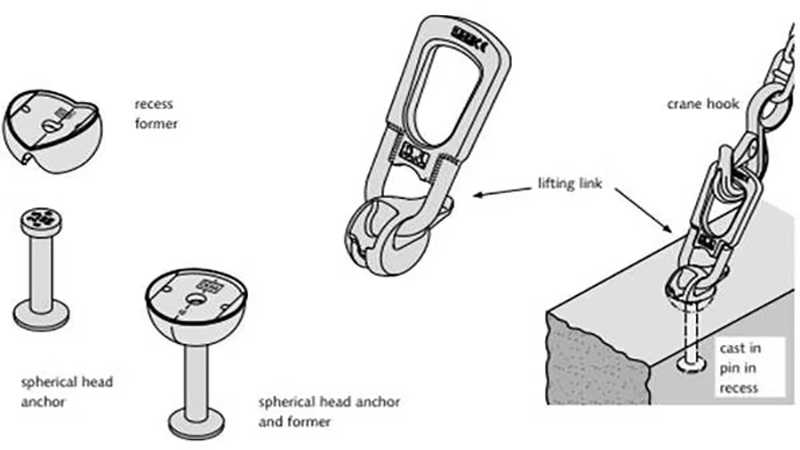

Les ancrages de levage sont intégrés aux éléments en béton et servent de point d'appui central pour la connexion des élingues afin de faciliter le levage, le basculement et le transport. Ils constituent la « ligne de vie » de l'élément, de la chaîne de production au site d'installation. Ils constituent donc un élément essentiel du béton préfabriqué. Parmi les types courants, on trouve :

Filetage interne : des trous filetés sont préenregistrés dans la surface du composant pour l'installation du boulon à œil.

Filetage externe : une ancre avec filetage externe est intégrée dans la surface du composant pour l'installation de l'écrou à œil.

Anneau de levage intégré : L'anneau de levage est intégré directement dans le composant.

Guide d'installation étape par étape

Liste de contrôle de pré-installation

Avant d'installer des ancrages de levage dans du béton préfabriqué, une préparation adéquate est essentielle pour garantir la sécurité structurelle et un levage efficace. Voici votre liste de contrôle essentielle :

Examiner les dessins et les spécifications de construction

Examinez attentivement tous les dessins techniques, plans de levage et spécifications d'ancrage. Identifiez le type d'ancrage requis, son emplacement et sa capacité de charge afin d'éviter tout conflit ou retard sur le chantier.

Choisissez l'emplacement et l'espacement corrects des points d'ancrage : leur positionnement doit être aligné avec le centre de gravité du panneau et la direction de levage. Un espacement incorrect peut entraîner un basculement, une rotation, voire une défaillance du panneau lors du levage.

Préparez le matériel à l'avance : rassemblez tous les composants nécessaires : ancrages de levage, gabarits de rainures, gabarits de barres d'armature et manchons. Assurez la compatibilité et le respect des normes de qualité.

Rassembler les outils nécessaires :

Utilisez des outils de précision comme un télémètre laser et un niveau. N'oubliez pas l'équipement de sécurité (casque, gants, gilet) et les accessoires d'installation tels que des pinces de fixation ou des entretoises.

Lignes rouges en matière de sécurité et considérations clés

La capacité portante est primordiale : la surcharge est strictement interdite ! Les ancres et le gréement correspondant doivent être conçus pour la capacité portante spécifiée.

La protection des filetages est essentielle : la propreté et l'intégrité des filetages internes et externes déterminent directement la solidité de l'assemblage. Ne laissez jamais les filetages exposés s'abîmer ou se boucher !

Le déplacement constitue un risque majeur : l'ancrage doit être solidement positionné pendant le coulage et les vibrations. Tout déplacement peut entraîner une charge inégale lors du levage, voire une défaillance.

La densité du béton est une garantie : un béton faible autour de l'ancrage peut affaiblir considérablement la force d'ancrage et constituer un risque majeur pour la sécurité.

Inspection et entretien réguliers : Les manchons encastrés réutilisables, les plaques d'ancrage, les supports de fixation, etc., doivent être inspectés régulièrement pour détecter toute usure et déformation, et remplacés rapidement. Les boulons à œil et les écrous doivent être inspectés régulièrement pour vérifier leur filetage et leur état de charge.

Confirmation finale avant utilisation : Avant le levage, une personne dédiée doit revérifier :

Le type et l'emplacement de l'ancrage sont conformes aux dessins.

Les filetages sont propres et intacts, et les connecteurs (anneaux de levage/écrous) sont correctement installés et serrés au couple spécifié. Les anneaux de levage sont exempts de déformations et de fissures.

Le béton environnant est exempt de fissures, d’écaillages ou d’autres défauts.
