Les barres d'armature, véritables piliers de la structure d'un bâtiment, influent directement sur la sécurité, la durabilité et la stabilité des ouvrages en béton grâce à la qualité de leur ligature. Même une négligence apparemment insignifiante lors de la ligature peut engendrer des problèmes structurels ultérieurs. Pour les chefs de projet, les responsables techniques et les ouvriers, la maîtrise des principes fondamentaux de la ligature des armatures et la prévention des erreurs courantes sont essentielles pour garantir la qualité des projets. Cet article examine les erreurs typiques lors des opérations de ligature des armatures et propose des méthodes pratiques de prévention et d'optimisation pour vous aider à construire une structure d'une solidité à toute épreuve.

I. Principale zone d'erreur : positionnement et espacement non contrôlés

Manifestations d'erreur :

* Espacement irrégulier des armatures : Un ferraillage trop dense rend le coulage du béton difficile, ce qui peut facilement entraîner la formation de nids d’abeilles et de vides ; un ferraillage trop clairsemé ne peut pas supporter efficacement les charges, ce qui provoque des fissures.

* Mauvais alignement des barres d'armature principales : les barres d'armature principales des poutres, des colonnes et des dalles ne sont pas placées aux emplacements corrects prévus par les plans, ce qui affecte considérablement la résistance à la flexion et à la compression des composants.

Conséquences : Capacité portante structurelle réduite, incapacité à garantir la résistance prévue et risques graves pour la sécurité.

Solutions optimisées :

1. Utiliser des gabarits d'espacement normalisés : avant la pose, préfabriquer des gabarits ou des barres de positionnement avec le même espacement que celui prévu dans le projet. Lors de la pose, les utiliser comme règle pour garantir le positionnement précis de chaque barre d'armature.

2. Fabriquer et fixer les cadres de positionnement des armatures : Pour les éléments tels que les poutres et les colonnes, de simples cadres de positionnement peuvent être soudés hors site avant de placer les barres d'armature principales à l'intérieur des cadres pour les fixer, empêchant ainsi efficacement les barres d'armature de se déplacer pendant la construction.

3. Renforcer le contrôle et la réception du processus : avant le coulage du béton, un ruban à mesurer doit être utilisé pour vérifier l’espacement des barres d’armature et l’épaisseur de la couche de protection dans chaque zone afin de s’assurer qu’ils répondent aux exigences de conception.

II. Le « tueur caché » des joints à recouvrement et des ancrages

Manifestations d'erreur :

* Longueur de recouvrement insuffisante : pour économiser des matériaux, la longueur de recouvrement des barres d’armature est arbitrairement réduite.

* Emplacement de recouvrement incorrect : le recouvrement est effectué aux points de contrainte maximale (tels que les extrémités des poutres ou les sommets des colonnes), ou le taux de recouvrement dans la même section transversale dépasse la norme.

* Longueur d'ancrage insuffisante : la barre d'armature ne s'étend pas suffisamment dans le support, ce qui empêche un transfert efficace des contraintes.

Conséquences : La barre d'armature ne peut pas transférer efficacement les contraintes, créant des points faibles dans la structure et la rendant très susceptible de rupture aux points de recouvrement/d'ancrage.

Solutions optimisées :

1. Respecter scrupuleusement les plans et mémoriser les spécifications : avant le début des travaux, les techniciens doivent fournir des instructions détaillées à l’équipe, en précisant clairement les longueurs de recouvrement et d’ancrage des barres d’armature de différents diamètres et à différents emplacements. Les données essentielles doivent être compilées dans des tableaux simples et affichées sur le chantier.

2. Utiliser un code couleur : Marquer les extrémités des barres d’armature de différentes longueurs de recouvrement à l’aide de peintures de couleurs différentes afin de faciliter leur identification et leur inspection par les opérateurs. 3. Privilégier les assemblages mécaniques ou le soudage : Pour l’assemblage de composants importants ou de barres d’acier de grand diamètre, il convient de privilégier les méthodes d’assemblage mécanique telles que les manchons filetés droits. Ces méthodes offrent une meilleure qualité d’assemblage et permettent d’éviter les erreurs de recouvrement.

3. Utiliser des assemblages mécaniques ou le soudage : lors de l’assemblage de composants importants ou de barres d’acier de grand diamètre, il convient de privilégier les méthodes d’assemblage mécaniques telles que les manchons filetés droits, car elles offrent une qualité d’assemblage plus fiable et permettent d’éviter les erreurs d’assemblage par recouvrement.

III. Sécurité de la liaison : bien plus qu’un simple « nouage »

Manifestations incorrectes :

* Points de liaison insuffisants ou manquants : notamment aux angles des intersections de barres d’armature.

* Sens de torsion arbitraire du fil de ligature : les extrémités des fils de ligature ne sont pas pliées vers l’intérieur, en direction du béton, mais vers l’extérieur, ce qui les rend sujettes à la rouille et crée des canaux d’infiltration.

* Fils de ligature lâches : les barres d’armature se déplacent facilement sous le passage des piétons ou sous l’impact du béton.

Conséquences : Intégrité globale médiocre de la cage d'armature, incapacité à fonctionner efficacement ensemble et perte de la capacité portante globale prévue dans la conception.

Solutions optimisées :

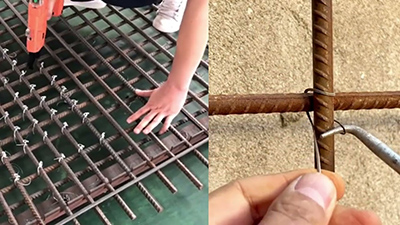

1. Suivez la méthode de liaison en « huit » : pour les treillis d'armature bidirectionnels, assurez-vous que chaque intersection est solidement liée.

2. Normaliser l'orientation des fils de ligature : Indiquer clairement et plier les extrémités des fils de ligature vers l'intérieur du béton. Cette étape cruciale témoigne du souci du détail et de la qualité de la construction.

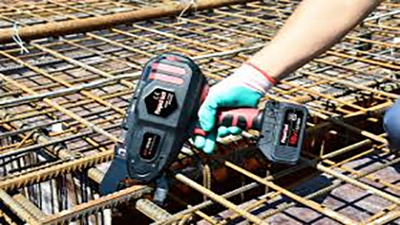

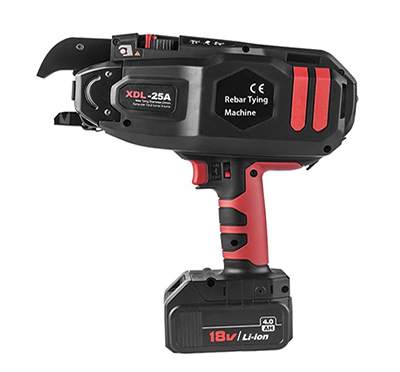

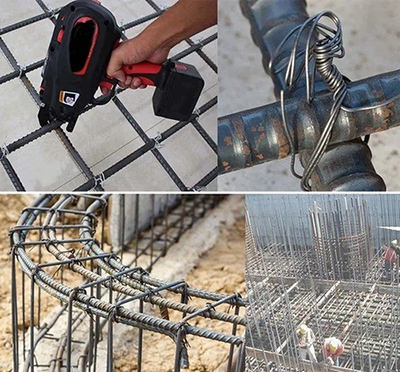

3. Utilisez des outils de reliure dédiés : L’utilisation de pistolets à relier ou de pinces de haute qualité améliore non seulement l’efficacité, mais garantit également une reliure solide et sécurisée. Effectuez un test de serrage et vérifiez manuellement la solidité des points clés.

IV. Épaisseur de la couche protectrice : « Vêtement extérieur doré » de la structure

Erreurs :

* Utilisation incorrecte ou absence d'utilisation des entretoises : les entretoises sont écrasées en raison d'une résistance insuffisante, trop espacées, ou même directement remplacées par des pierres concassées.

* Mauvais positionnement des entretoises : Les entretoises destinées à l’armature inférieure des poutres et des dalles sont piétinées et retirées, ce qui provoque l’adhérence de l’armature au coffrage.

Conséquences : Une couche de protection insuffisante entraîne une corrosion facile du renfort, réduisant considérablement sa durabilité ; une couche de protection excessive réduit la hauteur effective du composant, diminuant sa capacité de charge.

Solutions optimisées :

1. Utilisez des entretoises dédiées à haute résistance : utilisez des entretoises en mortier de ciment personnalisées, des entretoises à clipser en plastique ou des entretoises de type moyeu ayant une résistance égale ou supérieure à la résistance nominale du béton.

2. Vérifier le bon positionnement des entretoises : l’espacement entre les entretoises doit être de 0,8 à 1 mètre, avec un renforcement approprié sous l’armature sollicitée. Après la pose, une personne désignée doit vérifier l’absence et le bon état des entretoises.

3. Promouvoir l'utilisation de étriersPour la couche supérieure d'armatures en acier des dalles de plancher, des étriers continus doivent être utilisés comme support afin d'éviter qu'elles ne s'enfoncent pendant le coulage.

Pour éviter systématiquement les erreurs ci-dessus, il convient de suivre les processus de base suivants :

1. Contrôle avant construction (préparation) : Conception détaillée et briefing technique – Comprendre parfaitement les plans, exposer les détails complexes et fournir des briefings visuels et opérationnels à tous les travailleurs.

2. Contrôle en cours de construction (exécution) : Opérations normalisées et inspection des processus – Promouvoir l’utilisation de pinces de positionnement, d’entretoises à haute résistance et d’autres outils ; les ouvriers du bâtiment et les inspecteurs de la qualité doivent superviser et inspecter afin d’identifier et de corriger rapidement les problèmes.

3. Contrôle après construction (réception) : Système strict de trois inspections – auto-inspection de l'équipe, inspection de transfert inter-processus et inspection dirigée par un inspecteur qualité ; réception complète de tous les travaux d'armatures cachées avant le coulage du béton.

N'oubliez pas : un ferraillage de qualité témoigne non seulement d'un savoir-faire technique, mais aussi d'un sens aigu des responsabilités. Chaque opération normalisée contribue à la sécurité du bâtiment. En soignant les détails et en optimisant les processus, construisons ensemble un avenir plus sûr et plus solide.
