Sur les chantiers de construction de bâtiments en béton préfabriqué, lors du levage progressif d'imposants panneaux muraux ou de dalles de plancher, rares sont ceux qui remarquent les discrètes fixations métalliques. Pourtant, ces deux éléments clés, les « ancrages de pose » et les « ancrages de levage », bien que d'apparence similaire, ont des fonctions totalement différentes. Les confondre peut engendrer de graves risques pour la sécurité.

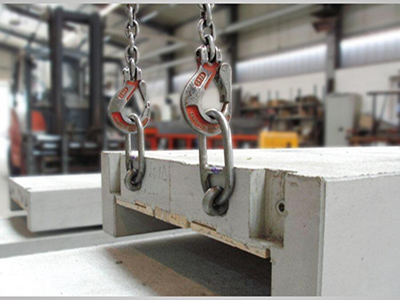

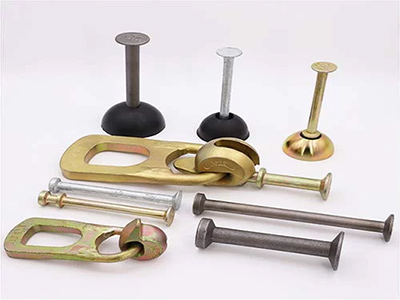

JE. Ancre de levageLe point de départ de l'haltérophilie

Les ancrages de levage sont des dispositifs essentiels utilisés pour la manutention des éléments préfabriqués en béton lors de la production. Généralement pré-intégrés ou installés sur l'élément pendant sa fabrication, ils servent principalement à le soulever du site de préfabrication et à le transporter jusqu'à son lieu d'installation. La conception des ancrages de levage vise à résister aux forces de traction verticales lors du levage, garantissant ainsi la stabilité de l'élément et prévenant les dommages dus à des forces de levage inégales.

Caractéristiques

- Capacité de charge : Les points d'ancrage de levage doivent avoir une capacité de charge suffisante pour supporter le poids du composant et les charges dynamiques pendant le levage.

- Emplacement d'installation : Généralement installé près du centre de gravité du composant pour assurer l'équilibre lors du levage.

- Usage unique : Une fois le composant installé, les ancrages de levage ne sont généralement plus utilisés ; leur fonction principale est de faciliter le transport des éléments préfabriqués jusqu'au lieu d'installation.

II. Ancrages de montageLa clé d'un positionnement précis

Les ancrages de fixation servent principalement à fixer et positionner les éléments préfabriqués à leur emplacement. Une fois l'élément hissé à l'endroit prévu, l'ancrage, grâce à sa liaison avec la structure principale, assure sa stabilité pendant l'installation et garantit une fixation solide à cette dernière. La conception des ancrages de fixation vise à offrir une résistance suffisante à la traction, au cisaillement et à l'arrachement pour assurer la sécurité de l'élément lors de son installation et de son utilisation.

Caractéristiques

- Méthode de connexion : Les ancrages d'installation sont généralement connectés à la structure principale à l'aide de boulons, de soudure ou d'ancrages chimiques.

- Utilisation à long terme : les ancrages de fixation continuent de fonctionner après l’installation du composant, assurant ainsi la stabilité de ce dernier tout au long de sa durée de vie.

- Exigences de précision : Les ancrages de fixation nécessitent une grande précision dans leur position d'installation et leur connexion afin de garantir un positionnement précis du composant.

III. Différences entre les deux

Pourquoi une différenciation stricte est-elle nécessaire ?

Risque pour la sécurité : Si un point d'ancrage temporaire destiné uniquement au levage est utilisé par erreur comme point d'ancrage permanent, sa capacité de charge et sa durabilité ne peuvent être garanties, ce qui peut entraîner une rupture de la connexion et constituer un grave danger pour la sécurité.

Inadéquation fonctionnelle : L’emplacement du point d’ancrage est déterminé par des calculs structurels précis. Si, lors d’un levage temporaire, ce point est soumis à une force incorrecte à un endroit non prévu à cet effet, cela peut entraîner des fissures et des dommages aux composants.
