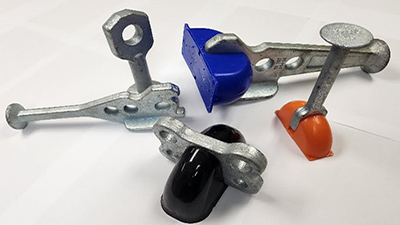

boulons d'ancrage Les boulons d'ancrage sont des connecteurs utilisés pour fixer solidement des éléments préfabriqués à des fondations en béton ou à d'autres structures. Lors de la pose des éléments préfabriqués, les boulons d'ancrage servent de pont, assurant une liaison étanche entre l'élément préfabriqué et la fondation. Selon la méthode de pose, on distingue les boulons d'ancrage pré-scellés et les boulons d'ancrage rapportés.

Boulons d'ancrage pré-serrés : Ces boulons sont installés à l'intérieur de l'élément préfabriqué lors de sa fabrication. Ils sont fixés à l'emplacement prévu lors du coulage du béton. Une fois l'élément installé sur le chantier, il est solidement ancré à la fondation à l'aide d'écrous et autres connecteurs. L'avantage des boulons d'ancrage pré-serrés réside dans leur grande précision d'installation, garantissant ainsi la qualité de la pose de l'élément préfabriqué.

Boulons d'ancrage rapportés : Ces boulons sont installés dans les fondations après la mise en place de l'élément préfabriqué sur le chantier, par exemple par forage. Ils conviennent aux situations nécessitant une grande flexibilité d'installation. Bien que relativement souples, ces boulons exigent une précision et une profondeur de forage adéquates pour garantir leur ancrage.

Pourquoi sont-ils si essentiels dans la construction de bâtiments ?

Si les éléments préfabriqués sont la « chair et le sang » d'un bâtiment, les assemblages par boulonnage en sont le « squelette ». Leur importance se reflète dans les aspects essentiels suivants :

1. Garantie fondamentale de la sécurité structurelle : résistance aux charges et aux catastrophes

Il s'agit là de la responsabilité la plus fondamentale et indispensable des boulons d'ancrage.

Transfert de charges : Les bâtiments doivent supporter leur propre poids, les charges de service, les charges dues au vent, à la neige et même les forces sismiques. Ces forces doivent être transférées entre les différents composants par l’intermédiaire des joints. Élément clé du joint, les boulons d’ancrage supportent des contraintes complexes telles que la traction, le cisaillement et la flexion, garantissant ainsi le bon fonctionnement de l’ensemble du système structurel.

Résistance aux séismes et prévention des catastrophes : Lors d’un séisme, les bâtiments subissent d’énormes forces horizontales et des déformations importantes. Les boulons d’ancrage fixés aux bases des poteaux et aux extrémités des poutres doivent présenter une ductilité et une résistance suffisantes pour permettre à la structure de subir une certaine déformation plastique afin de dissiper l’énergie sismique, tout en empêchant le détachement ou le renversement des éléments, ce qui permet de gagner un temps précieux pour l’évacuation. La rupture d’un seul boulon d’ancrage peut entraîner la destruction de l’ensemble de l’assemblage, déclenchant ainsi un effondrement en cascade.

2. Technologies clés pour la construction préfabriquée : la pierre angulaire de la précision et de l’efficacité

Les avantages des bâtiments préfabriqués résident dans leur rapidité et leur précision, qui reposent en grande partie sur l'utilisation de boulons d'ancrage.

Contrôle de précision : les boulons d’ancrage pré-installés en usine garantissent une précision de positionnement au millimètre près. Ceci permet une installation « trou à trou » sur site, facilitant ainsi la pose de composants de grande taille et réduisant considérablement les ajustements et les travaux de découpe nécessaires.

Gain d'efficacité : La fiabilité des ancrages permet un serrage rapide. Il suffit aux ouvriers de mettre les éléments en place, d'insérer les boulons haute résistance et de les serrer pour réaliser les principaux assemblages structuraux, ce qui raccourcit considérablement la durée du chantier.

3. Garantir l'intégrité et la durabilité du bâtiment

Stabilité globale : Grâce à la liaison efficace des boulons d'ancrage, les composants préfabriqués dispersés sont intégrés dans une structure spatiale suffisamment rigide et stable pour résister collectivement aux forces extérieures.

Étanchéité et protection contre la corrosion : De nombreux nœuds de connexion des boulons d’ancrage intègrent également des bandes d’étanchéité et des conceptions anticorrosion pour empêcher l’humidité et les gaz nocifs de pénétrer dans la zone de connexion, protégeant ainsi l’acier interne et les câbles de précontrainte, et prolongeant la durée de vie du bâtiment.

Bien que de petite taille, les boulons d'ancrage jouent un rôle crucial dans la pose d'éléments préfabriqués. Ils garantissent non seulement la précision et la stabilité de l'installation, mais améliorent également l'efficacité de la construction et renforcent la résistance sismique des bâtiments. Dans la construction moderne, la pose de boulons d'ancrage est devenue indispensable. Toutefois, veuillez prendre en compte les points clés suivants :

1. Sélection et conception des boulons d'ancrage

Lors de la conception d'éléments préfabriqués, il est essentiel de choisir le type de boulon d'ancrage approprié en fonction de l'usage prévu et des contraintes subies par l'élément. Les boulons d'ancrage pré-scellés conviennent aux applications exigeant une grande précision et des positions d'installation fixes ; les boulons d'ancrage rapportés et les boulons d'ancrage chimiques sont quant à eux adaptés aux applications nécessitant une certaine flexibilité d'ajustement des positions d'installation.

2. Précision de l'installation

La précision de la pose des boulons d'ancrage influe directement sur la qualité d'installation des éléments préfabriqués. Lors de la pose, des outils de mesure de haute précision sont indispensables pour garantir le positionnement précis des boulons d'ancrage. Dans le cas de boulons d'ancrage pré-encastrés, leur position doit être rigoureusement contrôlée lors de la production des éléments préfabriqués.

3. Inspection de la qualité

Après la pose, la qualité de l'installation des boulons d'ancrage doit être contrôlée. La résistance à l'arrachement des boulons peut être vérifiée afin de s'assurer qu'elle est conforme aux exigences de conception, notamment par des essais d'arrachement et des contrôles ultrasoniques. Dans le cas des boulons d'ancrage chimiques, le degré de polymérisation de l'adhésif chimique doit également être contrôlé pour garantir la fiabilité de l'ancrage.

4. Protection contre la corrosion : Les boulons d’ancrage sont généralement exposés à des environnements complexes et sont sensibles à la corrosion. Par conséquent, des traitements anticorrosion tels que la galvanisation et l’application de peinture anticorrosion sont nécessaires pour prolonger leur durée de vie.
