Coffrage magnétique pour béton préfabriqué : une révolution industrielle – De la fixation mécanique au serrage magnétique intelligent
Mar 29, 2026Dans la production traditionnelle d'éléments préfabriqués en béton, la fixation des coffrages a longtemps reposé sur le soudage, le boulonnage ou les pinces mécaniques. Ces méthodes sont non seulement chronophages et exigeantes en main-d'œuvre, mais elles endommagent également la surface des moules en acier, coûteux. L'arrivée des coffrages magnétiques a complètement bouleversé cette situation.

systèmes de coffrage magnétique L'attraction puissante des aimants permanents néodyme-fer-bore (NdFeB) est exploitée. Grâce à une conception précise du circuit magnétique, le coffrage est solidement fixé sur la table de moulage en acier. Composant essentiel, le système de coffrage magnétique est devenu un équipement clé pour améliorer la productivité des usines de préfabrication modernes.
Composants principaux et principe de fonctionnement des gabarits magnétiques

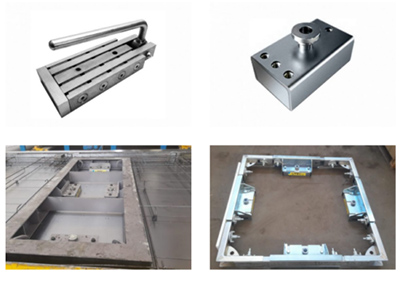

1. Boîte magnétique à volet— Le boîtier magnétique est le dispositif de fixation magnétique le plus courant. Il se compose des éléments suivants :
| Composant | Description fonctionnelle | Paramètre technique |
| noyau magnétique NdFeB | Fournit un magnétisme permanent, attirant la table du moule en acier | Produit énergétique magnétique : qualité N35–N52 |
| Coque en acier | Protège le noyau magnétique et assure le blindage du circuit magnétique. | acier au carbone ou acier inoxydable |
| Bouton de commutation | Active/désactive le circuit magnétique pour une installation et un retrait rapides. | Conception marche/arrêt de type poussoir |
| Interface d'adaptateur | Se raccorde à divers profilés de bordure, profilés d'angle ou coffrages en bois. | trous taraudés M8/M10 |
Principe de fonctionnement : Lorsque l’on appuie sur le bouton, le noyau magnétique et la table en acier forment un circuit magnétique fermé, générant une force d’attraction verticale (de 450 kg à 3 100 kg selon le modèle). À l’aide d’un levier spécial, tirer sur le bouton permet de rompre le circuit magnétique et de déplacer facilement le boîtier magnétique.

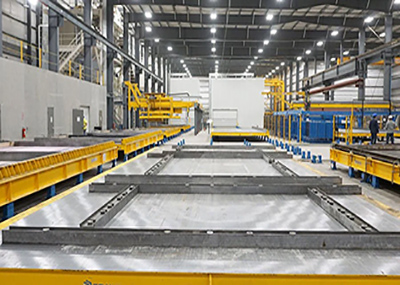

2. Système de coffrage latéral magnétique——Pour les lignes de production standardisées, le coffrage latéral magnétique intègre le boîtier magnétique à l'intérieur d'un profilé en acier en forme de U ou rectangulaire pour former un coffrage latéral magnétique intégré :
- Coffrage magnétique latéral U60 – Convient aux dalles de plancher composites et à la production de dalles à double paroi. Le caisson magnétique est intégré dans un profilé en acier et maintenu sur la table de coffrage par attraction magnétique.
- Coffrage latéral à hauteur réglable – S'adapte aux épaisseurs de composants de 60 mm à 400 mm en changeant l'adaptateur.
- Coffrage magnétique latéral à bande longue – Disponible en longueurs de 1 m, 2 m, 3 m ou même 3,9 m, contenant 2 à 3 noyaux magnétiques. Idéal pour le coffrage de murs de grande surface.
Flux complet de traitement et de production des gabarits magnétiques
Phase 1 : Conception et simulation optimisées des circuits magnétiques
La compétitivité des gabarits magnétiques repose essentiellement sur la précision de la conception des circuits magnétiques. Les fabricants doivent réaliser une simulation du champ magnétique à l'aide d'un logiciel professionnel.
1. Modélisation du circuit magnétique – Déterminer la taille du noyau, la disposition des pôles, l'épaisseur de la coque en acier et la distribution de la densité de flux.
2. Calcul de la force d'attraction – Calculez le volume du noyau requis et la direction de magnétisation en fonction de la force d'attraction cible (par exemple, 2100 kg).
3. Contrôle des fuites – Optimiser l’enveloppe en acier pour concentrer le flux magnétique sur la surface de travail inférieure et réduire les fuites latérales.
4. Facteur de sécurité – Concevoir la force d’attraction de 2 à 3 fois la charge de travail réelle, en tenant compte des charges dynamiques provenant des tables vibrantes.
Deuxième phase : Usinage de pièces de précision
(1) Préparation du noyau NdFeB
- Sélection des matériaux – Utiliser du néodyme-fer-bore fritté de qualité N35–N52, avec une rémanence de 1,17–1,48 T et une coercivité ≥12 kOe.
- Procédé de découpe – Découpe au fil ou découpe à la meule diamantée pour obtenir une précision dimensionnelle de ±0,05 mm.
- Magnétisation – Saturer les aimants dans le sens axial à l'aide d'un aimanteur à impulsions pour établir un champ magnétique stable.
- Traitement de surface – Triple placage nickel-cuivre-nickel ou revêtement époxy pour prévenir l’oxydation et la corrosion.
(2) Fabrication de logements en acier
- Matériau – Acier au carbone Q235 ou acier inoxydable 304, équilibre entre résistance et protection contre la rouille.
- Usinage CNC – Fraisage, perçage et taraudage effectués sur un centre d'usinage CNC.
- Conception de blindage magnétique – Épaisseur du boîtier généralement de 8 à 12 mm, assurant à la fois une résistance structurelle et un blindage magnétique efficace.
- Traitement de surface – Noircissement, galvanisation ou revêtement en poudre pour prolonger la durée de vie.
(3) Usinage du mécanisme de commutation
- Assemblage du bouton – Acier inoxydable ou plastique technique, avec une course prévue de 8 à 12 mm.
- Rail à noyau magnétique – Usiné avec précision pour assurer un mouvement fluide sans blocage.
- Mécanisme de verrouillage – Comprend une butée mécanique pour éviter toute démagnétisation accidentelle due aux vibrations.
Troisième phase : Assemblage du système de circuit magnétique
Il s'agit de l'étape essentielle de la fabrication des gabarits magnétiques et elle doit être réalisée dans un atelier magnétiquement propre (exempt de champs externes puissants) :
1. Insertion du noyau magnétique – Installer les blocs NdFeB magnétisés dans les rails de glissement en respectant la polarité prévue. La disposition (pôles de même nature se repoussant, pôles de nature différente s'attirant) doit être strictement conforme aux schémas.
2. Débogage du circuit magnétique – Avant d'installer la coque extérieure, testez la courbe de changement du champ magnétique pendant le glissement du noyau pour garantir une commutation ON/OFF nette.
3. Encapsulation de la coque extérieure – Installez l’ensemble du noyau magnétique dans la coque en acier et scellez-le avec des boulons ou par soudage.
4. Test de force magnétique – Mesurer la force d’arrachement verticale à l’aide d’un dynamomètre standard. Par exemple, une boîte magnétique de 2100 kg doit atteindre une force ≥ 2100 kgf (environ 20,6 kN).
5. Vérification du commutateur – Effectuez plus de 50 opérations consécutives pour vérifier le rebond du bouton et la fiabilité de la commutation du circuit magnétique.
Phase quatre : Intégration des adaptateurs et accessoires
La flexibilité des gabarits magnétiques se reflète dans leur système d'adaptateurs complet :
- Adaptateur d'angle en acier – Se connecte aux moulures de bord en forme de L pour les zones d'angle.
- Connecteur pour coffrage en bois – Fixe le coffrage en bois à l'aide de boulons ; convient aux éléments de forme irrégulière.
- Pince pour profilés en U – Serre rapidement les profilés latéraux standard en profilés en U.
- Vis de réglage – Permet d’ajuster avec précision la hauteur et le niveau des moulures latérales avec une précision de ±1 mm.
Cinquième phase : Inspection et certification de la qualité
Chaque lot de gabarits magnétiques doit subir des tests rigoureux :
| Élément d'inspection | Méthode d'essai | Norme d'acceptation |
| force d'attraction | machine d'essai de traction standard | ≥ valeur nominale (ex. : 2100 kg) |
| stabilité magnétique | Test de vieillissement à haute température (80 °C × 24 h) | Diminution de la force <5% |
| Protection de surface | test au brouillard salin | Boîtier en acier inoxydable ≥500 h sans rouille |
| Changer de vie | machine d'essai de fatigue | 5000 cycles sans défaillance |
| Certification de sécurité | Tests effectués par des tiers | ISO 9001, RoHS, CE |
Phase six : Emballage protecteur et livraison
- Emballage démagnétisant – Utiliser des boîtes en fer ou des matériaux de blindage magnétique pour empêcher le produit d'attirer les débris métalliques pendant le transport.
- Identification et traçabilité – Gravure laser du numéro de modèle, du numéro de lot et de la température de fonctionnement maximale (généralement ≤80 °C).
- Accessoires inclus – Chaque envoi comprend un levier dédié, un manuel d'utilisation et un guide d'entretien.


Avantages techniques des gabarits magnétiques
1. Révolution d'efficacité – L'installation est 70 % plus rapide que la fixation par boulons traditionnelle, réduisant considérablement le temps de rotation des moules.
2. Protection de la table de moule – Sans soudure, sans perçage – prolonge la durée de vie des tables de moule en acier de 3 à 5 ans.
3. Flexibilité et polyvalence – Le même système de boîte magnétique s’adapte aux composants de tailles et de formes différentes.
4. Garantie de précision – Le maintien magnétique sans jointure maintient les écarts dimensionnels des composants à ±2 mm.
5. Sécurité et protection de l'environnement – Élimine les fumées et les étincelles de soudage, améliorant ainsi l'environnement de l'atelier.
Points d'entretien et idées reçues courantes
Entretien quotidien
Nettoyage : Après chaque utilisation, retirez les résidus de béton de la surface du noyau magnétique à l’aide d’une brosse sèche. N’utilisez ni eau ni nettoyants liquides : l’humidité risque de corroder le noyau magnétique et d’endommager définitivement son magnétisme.
- Stockage – Conserver dans un endroit sec et ventilé, à l’écart des environnements à haute température (>80 °C) qui peuvent dégrader les performances magnétiques.
- Inspection régulière : vérifiez la force d’attraction tous les mois. Si la diminution dépasse 15 %, renvoyez l’appareil à l’usine pour une remagnétisation ou un remplacement du noyau.
Idées fausses courantes
❌ Mythe 1 : Plus la boîte magnétique est puissante, mieux c'est.
✅ Réponse correcte : Choisissez le modèle approprié en fonction de la hauteur du composant et de la méthode de vibration. Une force excessive rend la manipulation difficile et peut endommager les plateaux de moules fins.
❌ Mythe 2 : Les boîtes magnétiques peuvent remplacer toutes les connexions mécaniques.
✅ Réponse correcte : Pour les composants très hauts (>3 m) ou les environnements de vibrations extrêmes, certaines contraintes mécaniques restent nécessaires.
❌ Mythe 3 : Les boîtes magnétiques ne nécessitent aucun entretien.
✅ Réponse correcte : Bien que les aimants NdFeB aient une durée de vie théorique de plusieurs décennies, les pièces mécaniques (boutons, ressorts) nécessitent une lubrification et un entretien réguliers.
L'avènement des coffrages magnétiques pour béton préfabriqué représente une innovation majeure dans l'industrialisation de la construction, marquant un véritable passage du soudage au magnétisme. De la conception précise des circuits magnétiques aux processus d'assemblage rigoureux, en passant par une application aisée sur chantier, chaque étape témoigne de la précision propre à la fabrication moderne.
Lorsqu'un boîtier magnétique est solidement fixé à la table de coffrage en acier, il ne se contente pas de maintenir le coffrage latéral en place. Il incarne les valeurs fondamentales de la construction industrielle : efficacité, précision, manipulation sans dommage et réutilisabilité. Derrière ce mécanisme apparemment simple de « pression et de levier » se cache une parfaite synergie entre science des matériaux, ingénierie magnétique et excellence de fabrication.
