Pourquoi les dispositifs en aval ont-ils si « peur » des particules ferromagnétiques ?

Dans la fabrication de précision et la production en continu, les équipements en aval constituent souvent le « cœur » et la « ligne de vie » de l'ensemble du système — pompes, vannes, joints d'étanchéité, broches, capteurs, échangeurs de chaleur, etc. — qui exigent tous une propreté des fluides extrêmement élevée.

Les dommages causés par les particules ferromagnétiques aux équipements en aval sont multiples :

Abrasion et rayures – Les particules qui circulent à grande vitesse agissent comme du papier de verre, frottant constamment contre les surfaces internes, ce qui entraîne une usure des joints, une précision réduite de la broche et des rayures superficielles sur les composants.

Blocage et obstruction – Les particules s'accumulent dans les espaces restreints tels que les noyaux de soupapes et les tubes capillaires, ce qui peut entraîner le blocage, le dysfonctionnement ou la perte de fonctionnalité des soupapes.

Défaillance accélérée – L’usure à long terme raccourcit considérablement la durée de vie des équipements, augmente le risque d’arrêts imprévus et fait grimper les coûts de maintenance et les pertes de production.

Exemple concret : une entreprise utilisait un filtre à tamis pour protéger ses pompes, mais celui-ci s’est rapidement obstrué, nécessitant un nettoyage manuel fréquent. Pire encore, une fois les contaminants entrés en contact avec le filtre, les équipements situés en aval risquaient d’être immédiatement endommagés.

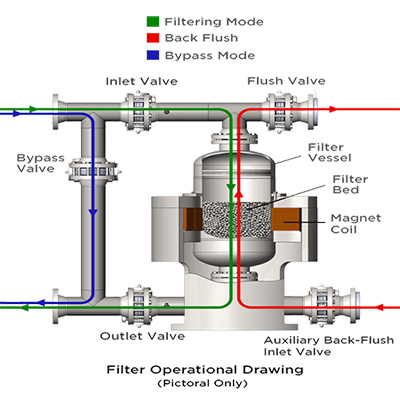

Comment la filtration magnétique protège-t-elle les équipements sensibles en aval ?

1. Le « gardien » des composants hydrauliques de précision

Les servovalves, les vannes proportionnelles et les pompes haute pression des systèmes hydrauliques sont extrêmement sensibles à la contamination. Une simple particule de fer de seulement 5 microns de diamètre peut bloquer le noyau d'une servovalve et provoquer une panne du système. Des filtres magnétiques sont généralement installés aux points critiques des circuits hydrauliques.

Côté aspiration – protège les pompes et les moteurs de l’usure causée par l’accumulation de boues dans les réservoirs.

Côté pression – effectue la filtration finale avant que le fluide n'atteigne les ensembles de vannes et les actionneurs de précision.

Côté retour – élimine les particules d'usure générées pendant le fonctionnement avant que l'huile ne retourne dans le réservoir.

Une étude menée par One Eye Industries démontre que les centrales hydrauliques utilisant une filtration magnétique à trois étages peuvent capturer des particules d'usure aussi petites que 4 microns et moins avec une efficacité supérieure à 95 %. Leur conception à champ magnétique radial offre une capacité de rétention des impuretés jusqu'à 10 fois supérieure à celle des filtres traditionnels.

2. Les « gardiens de la propreté » pour les équipements d'usinage de précision

Dans les secteurs de haute précision comme la fabrication de roulements, l'usinage de pièces automobiles et la rectification d'outils, l'état de surface détermine directement la qualité du produit. La filtration magnétique élimine non seulement les particules de fer des fluides de coupe, mais capture également les particules submicroniques que les filtres traditionnels ne peuvent retenir.

Par exemple, l'un des plus grands fabricants de roulements au monde a adopté la filtration magnétique et a obtenu un contrôle de précision au niveau submicronique, une finition de surface considérablement améliorée, une concentricité et une homogénéité grandement accrues, et a réduit drastiquement les taux de rebut.

3. Le « charognard » des oléoducs et gazoducs

Dans les secteurs amont, intermédiaire et aval de l'industrie pétrolière et gazière, la « poudre noire » issue de la corrosion des pipelines constitue depuis longtemps un problème persistant. Ce contaminant submicronique, composé de sulfure de fer, d'oxyde de fer et d'autres composés, peut endommager les pompes, les compresseurs, les systèmes de dosage et les échangeurs de chaleur.

Une étude de cas réalisée par Black Powder Solutions indique que dans une raffinerie du Texas, l'installation d'un système de filtration magnétique en aval de l'unité de dessalement et en amont du filtre Pentair a permis d'allonger l'intervalle de remplacement du filtre Pentair de 5 jours à 120 jours, ce qui représente une économie d'environ 1,85 million de dollars par an, tout en protégeant un système de purification MycelX d'une valeur de 800 000 dollars.

4. La « barrière de sécurité » dans l’alimentation et les produits pharmaceutiques

Dans les industries agroalimentaire et pharmaceutique, la filtration magnétique protège non seulement les équipements, mais garantit également la sécurité des produits. Pour les fluides à haute viscosité tels que le chocolat, la confiture et le sirop, les filtres magnétiques en ligne isolés éliminent les impuretés ferromagnétiques tout en maintenant la température requise. Dans le domaine pharmaceutique, les filtres magnétiques rotatifs sont spécialement conçus pour traiter les produits visqueux, cohésifs et peu fluides, assurant ainsi la pureté des matières premières.

Cas d'application industrielle – Les données réelles parlent d'elles-mêmes

Cas 1 – Fabrication de turbocompresseurs automobiles
Après avoir installé un système de filtration magnétique sur sa machine d'équilibrage de turbocompresseurs, Borg Warner a réduit la fréquence d'encrassement des filtres et éliminé la nécessité de remplacer fréquemment les éléments filtrants. Il en résulte des économies annuelles d'environ 28 000 £ sur les seuls éléments filtrants et un taux de rebut quasi nul.

Cas 2 – Laminage et décapage de l'acier
Aux États-Unis, le système de revêtement de surface de Steelscape était confronté à une grave contamination, les filtres barrières traditionnels se colmatant en quelques heures. Après l'adoption du système de filtration magnétique automatisé Automag, environ 12 000 kg de contaminants étaient éliminés par mois et le taux de défauts est tombé à zéro.

Cas 3 – Perçage de trous profonds pour machines-outils
Après avoir installé un système de filtration magnétique sur son équipement de forage en profondeur Stock, l'aciérie Collison Goll a résolu définitivement le problème d'obstruction des canaux de fluide par des particules supérieures à 50 microns, responsable de la casse des trépans, ce qui a permis de réaliser d'importantes économies sur ces derniers. Le responsable des équipements prévoit désormais de généraliser la filtration magnétique à l'ensemble de ses machines.

Cas 4 – Terminal de chargement de navires GPL
Un terminal de chargement de GPL au Texas subissait fréquemment des colmatages du filtre d'admission lors du chargement en raison d'une contamination par de la poudre noire, entraînant une perte moyenne de 50 000 $ par arrêt. Après l'installation d'un système de filtration magnétique, aucun arrêt imprévu n'a été constaté lors du chargement. Le filtre magnétique peut désormais traiter la charge de trois navires avant de nécessiter un nettoyage, ce qui permet d'économiser 250 000 $ par an.

Valeur ajoutée de la filtration magnétique

Outre la protection des équipements en aval, la filtration magnétique offre plusieurs avantages supplémentaires :

Pas de consommables, plus écologique – élimine le papier filtre, les sacs et autres articles jetables, réduisant ainsi les déchets et les coûts d'élimination.

Durée de vie prolongée des fluides – les liquides de refroidissement et les huiles lubrifiantes propres peuvent être réutilisés plusieurs fois, ce qui réduit considérablement les coûts d'achat de fluides et de traitement des eaux usées.

Amélioration de la qualité du produit – grâce à l’élimination des particules abrasives, la finition de surface et les tolérances dimensionnelles sont améliorées.

Temps d'arrêt réduit – les systèmes de filtration magnétique entièrement automatisés peuvent fonctionner 24h/24 et 7j/7, minimisant ainsi les arrêts imprévus.

En production industrielle, la prévention est toujours plus économique et fiable que le traitement. Grâce à son principe de fonctionnement unique, la filtration magnétique capture les contaminants avant même qu'ils n'atteignent les équipements sensibles en aval, créant ainsi une barrière invisible mais exceptionnellement robuste pour l'ensemble du système de production.

Que l'objectif soit de prolonger la durée de vie des équipements, d'améliorer la qualité des produits, de réduire les coûts de maintenance ou de mettre en œuvre des pratiques plus respectueuses de l'environnement, la filtration magnétique mérite d'être sérieusement envisagée par tous les secteurs industriels utilisant des systèmes de fluides. En effet, protéger les équipements en aval, c'est garantir la stabilité et l'efficacité de l'ensemble de la chaîne de production.
