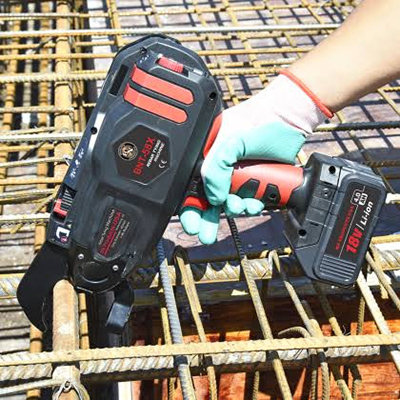

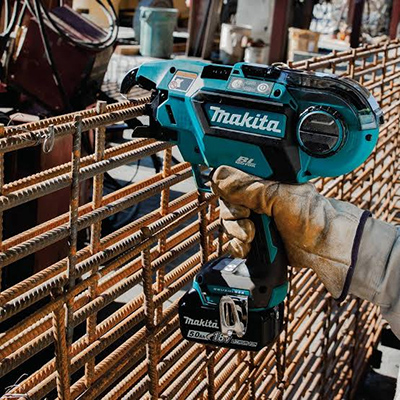

Sur les chantiers de construction modernes, machines à ligaturer les barres d'armature Elles sont devenues indispensables pour accroître la productivité et réduire la pénibilité du travail. Pourtant, en pratique, les problèmes liés au fil métallique perturbent fréquemment le flux de travail et compromettent la qualité des ligatures. Ce guide passe en revue les problèmes de fil les plus courants rencontrés avec les machines à ligaturer les barres d'armature et propose des solutions pratiques, éprouvées sur le terrain, pour aider les équipes à éviter des retards coûteux.

1. Blocage du fil / Mauvaise alimentation

Symptômes : La machine fonctionne mais n’alimente pas le fil ; ou le fil se bloque dans le canal d’alimentation, accompagné de bips d’alarme intermittents.

Causes profondes :

Solutions :

1. Vérifiez le réglage de la bobine : assurez-vous que la bobine est correctement positionnée dans la trémie et que le fil se déroule dans le bon sens. Si les spires sont lâches, rembobinez ou remplacez la bobine.

2. Utilisez du fil conforme – Différents modèles de machines ont des exigences strictes en matière de diamètre. La plupart des relieuses automatiques utilisent du fil de 0,8 mm, tandis que les outils de la série MAX nécessitent des bobines spécifiques telles que la TW898 (n° 21) ou la TW1061T (n° 19) ; le fil de ligature manuel ordinaire ne convient pas.

3. Nettoyez le chemin d'alimentation : essuyez régulièrement les rouleaux d'entraînement, le tube de guidage et la tête de coupe avec un chiffon sec ou soufflez-les à l'air comprimé. Protégez la machine de la pluie pour éviter la rouille et l'usure prématurée des engrenages.

4. Ajustez l'angle d'approche : maintenez l'outil à environ 45° par rapport à l'intersection de la barre, en l'insérant bien droit. Cela empêche le fil de dévier de la barre d'armature ou de manquer le rail de sortie.

2. Rupture du fil / Défaillance par torsion

Symptômes : Le fil se casse au point de torsion lors de la ligature, ou le nœud fini se desserre et ne tient pas.

Causes profondes :

• Mauvaise qualité du fil : un fil étiré à froid non recuit est cassant et se rompt facilement sous l’effet de la torsion. Un fil de ligature de qualité doit être en acier à faible teneur en carbone recuit pour une ductilité adéquate.

• Diamètre incorrect – Fil trop fin (< Un fil de 0,8 mm ne peut pas supporter le couple nécessaire pour les barres plus larges ; un fil trop épais surcharge le moteur ou casse sous l'effet d'une force excessive.

• Diamètre des barres d'armature hors plage – Chaque machine a une plage de diamètres de barres recommandée (par exemple, 12 à 58 mm). En dehors de cette plage, le fil ne peut pas s'enrouler correctement.

• Rouille ou écrouissage localisé – Un mauvais stockage provoque la corrosion, et les pliages répétés lors de la manutention créent des points faibles qui cèdent lors de la torsion.

Solutions :

• Utilisez toujours du fil souple recuit – vérifiez l'emballage pour connaître le traitement de recuit. Un simple test de pliage est révélateur : un bon fil résiste à de nombreux pliages répétés sans se rompre.

• Adaptez le calibre du fil à la taille de la barre – En règle générale, les barres n° 3 à n° 5 (10 à 16 mm) s'associent à du fil n° 16 (1,6 mm) ; les barres plus petites peuvent utiliser du fil n° 18 à n° 22. Pour les relieuses automatiques, respectez scrupuleusement les spécifications de diamètre du fabricant.

• Réglage du couple – Si votre machine permet le réglage du couple, diminuez-le légèrement lorsque vous travaillez avec des barres d'armature plus épaisses afin d'éviter une torsion excessive.

• Jetez le fil rouillé – Si des points de rouille sont visibles, nettoyez la rouille superficielle légère avec une brosse métallique ; remplacez la bobine si la corrosion est importante.

3. Attaches lâches / Serrage insuffisant

Symptômes : Les attaches terminées vacillent visiblement ; les boucles de fil sont lâches et ne parviennent pas à fixer les barres.

Causes profondes :

• Nombre de spires insuffisant – Le nombre de spires est contrôlé par le programme. Si la longueur de fil fournie est insuffisante, le nombre de spires diminue.

• Retour élastique du fil – Un fil excessivement rigide a tendance à se dérouler légèrement après avoir été tordu, ce qui desserre l'articulation.

• Positionnement excentré – La machine ne se positionne pas au centre de l'intersection des barres, ce qui entraîne une répartition inégale de la tension.

• Fil de queue pointant vers l'extérieur – L'extrémité coupée dépasse dans une direction qui risque de se détacher lors des travaux de construction ultérieurs.

Solutions :

• Vérifiez la longueur de fil par bobine : différents modèles de machines produisent un nombre différent de liens par bobine (par exemple, 100 liens/bobine). Remplacez la bobine avant qu’elle ne soit complètement vide pour éviter des liens fragiles en fin de bobine.

• Maintenez l'outil vertical – alignez la machine bien à plat avec l'intersection de la barre. Si le fil dévie de la barre, il formera une boucle lâche ; ajustez votre angle et réessayez.

• Ajouter un renforcement manuel – Pour les joints critiques ou les barres de grand diamètre, compléter les attaches automatiques par des enroulements manuels supplémentaires ou utiliser un fil de calibre plus épais.

• Attention à l'orientation du fil : après chaque nœud, vérifiez que l'extrémité coupée ne pointe pas vers l'extérieur, où elle risque de s'accrocher. Utilisez un crochet de montage pour la resserrer si nécessaire.

4. Liaison continue / Déclenchement intempestif

Symptômes : Après avoir effectué un nœud, la machine continue d'alimenter le fil et l'enroule à plusieurs reprises autour du même joint.

Cause : Il s'agit presque toujours d'un problème de technique de l'opérateur : soit la gâchette n'est pas relâchée rapidement, soit l'outil est actionné à nouveau avant d'être retiré de la barre.

Solutions :

• Relâchez la gâchette immédiatement après chaque cycle de nouage et soulevez la machine complètement avant de commencer le nouage suivant.

• En cas de surenroulement, coupez le fil excédentaire avec une pince coupante diagonale et retirez les morceaux restants coincés dans la prise.

• Lors de la formation des opérateurs, insistez sur le rythme approprié : « une attache, une levée ».

5. Incompatibilité fil-machine

Symptômes : Même avec un fil apparemment normal, la machine se bloque ou casse fréquemment le fil, ou la qualité du nœud est irrégulière.

Point clé :

Les systèmes de pose automatique de barres d'armature sont bien plus sensibles à la qualité du fil que le ligature manuelle. Le fil n'est pas un simple consommable ; c'est un élément essentiel du système qui doit répondre à des normes rigoureuses.

• Diamètre constant – Les variations affectent l’adhérence des rouleaux et la précision d’alimentation.

• Surface lisse – Un fil rugueux augmente la résistance à l'alimentation et la fréquence des blocages.

• Enroulement uniforme de la bobine – Des couches irrégulières provoquent des pics de tension et des à-coups d'alimentation.

• Allongement stable – Assure un nombre de tours et une résistance des nœuds uniformes d'une articulation à l'autre.

Solutions :

• Utilisez des bobines d'origine ou compatibles approuvées – les outils de la série MAX nécessitent des bobines dédiées ; le fil de nouage manuel en vrac n'est pas interchangeable.

• Ne mélangez pas les lots – La dureté et le diamètre des différents lots de production peuvent varier, ce qui perturbe le calage et le couple de la machine.

• Testez avant utilisation complète : lors de l’essai d’un nouveau lot de fil, effectuez 10 à 20 nouages ​​tests pour vérifier le bon déroulement du fil et la solidité des nœuds. Un fil incompatible peut réduire la vitesse d’utilisation de 20 % ou même endommager l’outil à long terme.


6. Problèmes liés au stockage et à la manutention

Meilleures pratiques de stockage :

1. Conservez-les au sec – Entreposez les bobines de fil dans un endroit sec et ventilé, à l'abri de l'air libre. Recouvrez-les d'une bâche si nécessaire.

2. Évitez de plier le fil – même recuit, il s'écrouit sous l'effet de flexions répétées. Manipulez-le avec précaution pendant le transport – ne le jetez pas d'une certaine hauteur.

3. Faites tourner les stocks – Utilisez le principe FIFO (premier entré, premier sorti) pour éviter le vieillissement à long terme.

4. Inspection avant utilisation – Pour les câbles stockés pendant plus de quelques mois, vérifiez l'état de la surface et essuyez toute trace de poussière ou de rouille légère avec un chiffon propre.


7. Liste de contrôle de l'entretien quotidien

Pour minimiser les problèmes liés au câblage, intégrez ces vérifications à votre routine quotidienne de démarrage et d'arrêt :

□ Nettoyez le canal d'alimentation, la tête de coupe et les rouleaux.

□ Vérifiez que le moulinet est correctement installé et qu'il a suffisamment de mou pour un déroulement fluide.

□ Vérifiez que le calibre du fil correspond aux exigences de la machine

□ Vérifiez le niveau de la batterie : une tension faible réduit la force d’alimentation et la force de torsion.

□ Vérifiez le tranchant de la lame du coupe-chou ; remplacez-la ou affûtez-la si elle est émoussée.

□ Effectuez 2 à 3 tests avant de lancer la production afin de confirmer une qualité constante.

Les problèmes de fil rencontrés avec les machines à ligaturer les barres d'armature peuvent paraître mineurs, mais ils ont un impact considérable sur la productivité et la qualité des structures. La conclusion est simple : choisissez le bon fil, installez-le correctement, maintenez l'outil à l'angle adéquat, nettoyez-le régulièrement et rangez-le correctement.

Une machine à poser les barres d'armature est un système de précision ; le fil d'armature, son principal consommable, doit être parfaitement adapté à la machine en termes de qualité, de spécifications et d'état. Lorsque l'opérateur, la machine et le matériau fonctionnent en harmonie, la machine à poser les barres d'armature atteint son plein potentiel : travail plus rapide, fatigue réduite et assemblages d'armatures toujours fiables.

Conseil de pro : Si le problème persiste après avoir suivi toutes les étapes ci-dessus, contactez le service après-vente du fabricant. N’essayez pas de démonter la machine vous-même : vous risqueriez d’aggraver les choses.
