Dans la construction en béton armé, ligature des barres d'armature est un processus essentiel pour garantir la sécurité des structures. Avec l'essor de la construction industrielle, le liage manuel traditionnel est désormais confronté à une forte concurrence de la part de machines électriques à ligaturer les barres d'armatureFace à ces deux options, comment les chefs de projet et les équipes de construction doivent-ils trancher ? Cet article propose une analyse approfondie, sous l’angle de l’efficacité, du coût, de la qualité et de la sécurité, afin de vous aider à faire le meilleur choix.

I. Comparaison de l'efficacité : La différence de vitesse est frappante

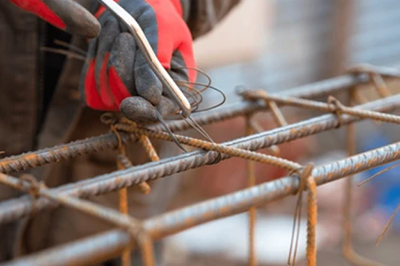

Le ligature manuelle des barres d'armature dépend fortement de l'habileté et de l'endurance de l'ouvrier. Un ferrailleur expérimenté utilisant un crochet à ligaturer peut réaliser environ 20 à 30 nœuds par minute, pour une production journalière d'environ 8 000 à 10 000 nœuds. Cependant, il s'agit d'une tâche extrêmement répétitive et exigeante pour les poignets ; la vitesse diminue considérablement avec la fatigue et l'efficacité chute généralement de plus de 20 % après la pause déjeuner.

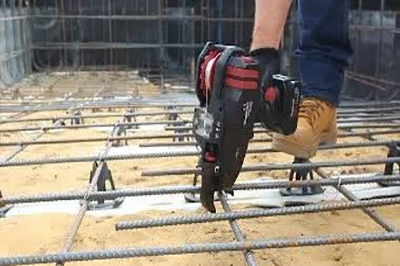

Le ligature mécanique, en revanche, change complètement la donne. Prenons l'exemple de la ligatureuse électrique portable pour barres d'armature, actuellement très répandue : chaque ligature ne prend que 0,8 à 1,2 seconde, permettant de réaliser 50 à 75 nœuds par minute et une production journalière de 25 000 à 30 000 nœuds. Autrement dit, une seule machine est 3 à 5 fois plus efficace qu'un ouvrier qualifié. Sur les grandes dalles de fondation, les tabliers de pont et autres zones à forte densité d'armatures, ce gain de temps se traduit directement par une réduction substantielle des délais de construction.

Point clé : Dans le cadre du ligature à grande échelle sur une grille standard, trois machines actionnées par deux assistants peuvent égaler, voire dépasser, le rendement d'une équipe de 8 à 10 ouvriers expérimentés utilisant uniquement des outils manuels.

II. Analyse des coûts : Investissement initial vs. Rendements à long terme

1. Coûts de main-d'œuvre

Le ligaturement manuel exige une main-d'œuvre importante. Compte tenu des conditions actuelles du marché, les ouvriers spécialisés dans le ferraillage perçoivent des salaires journaliers élevés, et la main-d'œuvre qualifiée se fait de plus en plus rare. La ligature assistée par machine permet de réduire le travail manuel de 60 à 70 %, un seul opérateur remplaçant 3 à 5 poseurs traditionnels, ce qui engendre des économies immédiates sur les coûts de main-d'œuvre.

2. Coûts des matériaux

Il s'agit d'un écart de coût souvent négligé. Le nouage manuel repose sur l'habileté et l'expérience de l'opérateur, consomme généralement 25 à 35 cm de fil par nœud et est sujet à un étirement excessif ou à des excédents de fil. Les machines, grâce à leurs mécanismes d'alimentation de fil précis, ne nécessitent que 15 à 20 cm par nœud, ce qui permet d'économiser 40 à 50 % de fil au total. Sur les grands projets, 10 000 nœuds peuvent permettre d'économiser plus de 1 000 mètres de fil, générant ainsi des économies de matériaux considérables sur le long terme.

3. Investissement en équipement

Une machine à ligaturer les barres d'armature portable et fiable coûte entre plusieurs milliers et plusieurs dizaines de milliers de yuans et nécessite des bobines de fil et des batteries spécifiques. Pour les petits projets ou les chantiers de courte durée, cet investissement initial peut être difficile à amortir. Cependant, pour les projets dont la durée de construction dépasse trois mois et qui impliquent des dizaines de milliers de joints de barres d'armature, l'investissement dans cet équipement est généralement amorti en un à deux mois.

III. Qualité et cohérence : normalisation contre empirisme

La qualité du ligature manuelle des armatures dépend fortement du niveau de compétence de l'ouvrier et de ses conditions de travail quotidiennes. Même au sein d'un même poste, le serrage des ligatures peut varier considérablement d'un ouvrier à l'autre ; la fatigue entraîne fréquemment des problèmes tels que des ligatures manquées, des nœuds lâches et une fixation insuffisante. Ces problèmes peuvent provoquer le déplacement des armatures lors du coulage du béton et des vibrations, affectant ainsi l'épaisseur de la couche de protection et la répartition des contraintes structurelles.

Le sertissage mécanique, quant à lui, garantit une régularité de qualité industrielle. À chaque pression sur la gâchette, la machine applique une longueur de fil, un nombre de tours et un couple de serrage fixes, assurant ainsi une qualité d'assemblage uniforme et un taux de réussite supérieur à 99 %. Ceci est particulièrement crucial pour les applications exigeantes telles que les éléments précontraints, les ouvrages d'art et les structures parasismiques.

De plus, la hauteur saillante des nœuds réalisés à la machine est généralement inférieure à 10 mm, bien en deçà de l'épaisseur standard de l'enrobage de béton (généralement 25 mm). Ceci évite le problème courant du nouage manuel, où des nœuds trop hauts percent le coffrage ou compromettent la couche de protection.

IV. Intensité du travail et santé au travail

Le ligature des barres d'armature est une tâche reconnue comme pénible et répétitive dans le secteur de la construction. Les travailleurs doivent maintenir des postures accroupies ou penchées pendant de longues périodes, effectuant des mouvements de torsion répétés des poignets, ce qui favorise l'apparition de troubles musculo-squelettiques tels que le syndrome du canal carpien et les lombalgies. Les statistiques montrent que les travailleurs effectuant des ligatures manuelles de longue durée présentent une incidence de lésions musculo-squelettiques nettement supérieure à celle des travailleurs exerçant d'autres métiers.

Le ligaturage à la machine s'effectue d'une seule main, en position debout ou semi-accroupie, ce qui réduit considérablement les torsions du poignet et les douleurs lombaires. Il suffit aux opérateurs d'aligner la machine avec l'intersection des barres d'armature et d'appuyer sur la gâchette, diminuant ainsi l'effort physique de plus de 80 %. Ce procédé améliore non seulement les conditions de travail, mais réduit également les risques liés à la fatigue et contribue à fidéliser le personnel.

V. Scénarios applicables : aucun avantage absolu – seulement une question d’adéquation

Scénarios idéaux pour le liage à la machine

Scénarios où le nouage manuel reste irremplaçable

VI. Considérations relatives à la maintenance et à la fiabilité

Les outils manuels (hameçons à nouer, pinces coupantes) sont de conception simple et ne nécessitent pratiquement aucun entretien. Un hameçon à nouer de haute qualité peut durer des années avec un taux de défaillance extrêmement faible.

Les machines, en revanche, nécessitent un entretien régulier :

• Quotidiennement : Nettoyer le canal d'alimentation du câble et vérifier le niveau de la batterie.

• Hebdomadaire : Inspecter les capteurs et les engrenages de la transmission.

• Mensuellement : Lubrifier les composants clés et remplacer les lames usées.

• Pannes courantes : blocage des câbles, mauvaise alimentation, dégradation de la batterie.

Bien que les machines modernes intègrent un freinage électromagnétique et une conception résistante à l'usure qui améliorent considérablement leur fiabilité (certaines marques annoncent un million de cycles consécutifs sans incident), les conditions difficiles des chantiers – poussière, pluie et chutes accidentelles – peuvent toujours provoquer des pannes et des arrêts de production. Il est donc conseillé de disposer d'une machine de secours et de pièces détachées sur site.

VII. Conclusion et recommandations de sélection

Le ligature manuelle et la ligature mécanique ne sont pas incompatibles, mais complémentaires. Les gestionnaires de chantier avisés devraient adopter une approche hybride en fonction des caractéristiques du projet.

Arbre de décision de sélection

1. Nombre total de joints d'armature > 50 000 ?

├── Oui → Privilégier le liage à la machine (gains d'efficacité et économies de matériaux significatifs)

└── Non → Évaluer la durée de la construction et les coûts de main-d'œuvre ; envisager une utilisation manuelle ou limitée de machines.

2. Le treillis d'armature est-il régulier et y a-t-il suffisamment d'espace de travail ?

├── Oui → Nouer à la machine comme méthode principale.└── Non → Nouer manuellement comme méthode principale, avec assistance à la machine lorsque cela est possible.

3. Le délai de construction est-il court (par exemple, projets de ponts ou de nœuds de métro) ?

├── Oui → Le nouage à la machine devrait être introduit.

└── Non → Un choix flexible est acceptable.

4. Le budget permet-il d'investir dans l'équipement ?

├── Oui → Les machines offrent un retour sur investissement à long terme plus élevé.

└── Non → Privilégiez le nouage manuel, mais acceptez des coûts de main-d'œuvre plus élevés.

Recommandation finale

• Infrastructures à grande échelle, complexes commerciaux, usines de préfabrication : utiliser le ligature à la machine comme méthode principale, une petite équipe utilisant des outils manuels pour les angles et les détails complexes.

• Projets résidentiels, petites fondations, réparation et renforcement : utiliser le ligature manuelle comme méthode principale et envisager la location de machines en fonction du volume de barres d’armature.

• Stratégie hybride : déployer des machines pour accélérer les tâches standard, tout en conservant la précision manuelle pour les détails complexes, afin d’obtenir un équilibre optimal entre efficacité et qualité.

Le choix de la méthode de ligature des barres d'armature résulte d'un compromis entre efficacité, coût et qualité. Face à la hausse constante des coûts de main-d'œuvre et au resserrement des délais de construction, la ligature mécanique passe d'un atout appréciable à un avantage concurrentiel indispensable. Néanmoins, la ligature manuelle, grâce à sa flexibilité et sa facilité d'accès, restera une pratique courante sur les chantiers dans un avenir prévisible. Comprendre les avantages et les limites de chaque méthode et allouer les ressources de manière appropriée est une compétence fondamentale de la gestion de la construction moderne.
