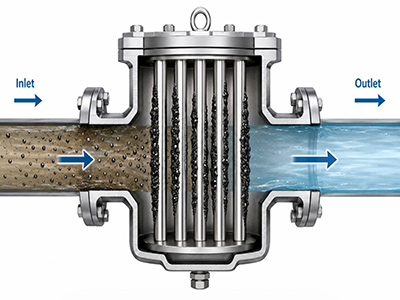

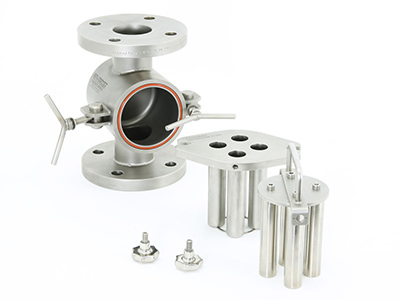

systèmes de filtration magnétique Ces dispositifs sont essentiels aux processus industriels et aux installations de CVC. Ils utilisent des champs magnétiques pour piéger les particules ferromagnétiques, garantissant ainsi la pureté des fluides et protégeant les équipements en aval. Cependant, comme tout équipement mécanique, leur durée de vie est limitée. Avec le temps, leur puissance magnétique diminue naturellement et leurs performances se dégradent. Voici neuf signes révélateurs qu'il est temps de les remplacer, ou du moins de procéder à une évaluation approfondie de votre système.

⏳ Signal 1 : Une baisse notable des performances de filtration.

1. Pics de pression différentielle anormaux

La pression différentielle (différence entre la pression d'entrée et la pression de sortie) est un indicateur essentiel du bon fonctionnement du système. En conditions normales, elle se situe entre 0,03 et 0,08 MPa. Si elle dépasse 0,15 MPa ou reste obstinément supérieure à 0,1 MPa même après un cycle de lavage à contre-courant, il est probable que l'élément filtrant soit obstrué ou que le noyau magnétique soit saturé.

Une pression différentielle plus élevée engendre une plus grande résistance à l'écoulement, ce qui contraint la pompe à travailler davantage. À terme, cela augmente non seulement la facture énergétique, mais peut aussi provoquer une surchauffe de la pompe et une panne prématurée.

2. L'efficacité de la filtration chute brutalement.

Le but principal de ce système est de retenir les débris ferromagnétiques. Si vous constatez l'un de ces signes avant-coureurs, votre filtre ne fonctionne plus correctement :

• Test du chiffon blanc : Maintenez un chiffon blanc propre devant la sortie d’eau pendant 30 à 60 secondes. S’il jaunit, devient humide ou gras, des contaminants passent à travers.

• Usure accélérée des composants en aval – Une usure inattendue des vannes, des joints ou des roulements indique souvent que des particules magnétiques contournent le filtre.

• Détérioration visible de la clarté du fluide – Les liquides de refroidissement, les fluides de coupe ou les huiles lubrifiantes commencent à paraître troubles ou décolorés.

3. Le débit du système continue de diminuer.

Lorsque la surface de la tige magnétique se recouvre de boues de fer, ou lorsque des débris non magnétiques s'accumulent dans la tuyauterie, la section efficace diminue. Vous remarquerez :

• Le débit réel est inférieur à la valeur nominale.

• Le bruit de la pompe augmente anormalement (en raison de la contre-pression).

• Les équipements en aval sont privés de fluide, ce qui compromet la stabilité du processus.

🧲 Signal 2 : Affaiblissement de la force magnétique et réduction de la capacité d’adsorption

4. La force magnétique s'affaiblit

Les aimants permanents, surtout les anciens modèles en ferrite, perdent de leur adhérence avec le temps. La chaleur, les vibrations et les champs démagnétisants externes accélèrent ce processus. Même les aimants modernes en néodyme, bien que plus stables, ne sont pas immortels.

Comment vérifier :

• Utilisez un gaussmètre pour mesurer l'intensité du champ magnétique en surface et comparez-la à la valeur de référence d'usine.

• Effectuez un test de force de traction sur un objet en fer standard.

• Effectuez une mesure à effet Hall pour obtenir des valeurs précises.

Si la mesure tombe en dessous de 70 % de la valeur nominale initiale, la capacité de capture du noyau est sérieusement compromise ; un remplacement ou une mise à niveau est inévitable.

5. Corrosion du boîtier ou défaillance du joint d'étanchéité

Même avec des boîtiers en acier inoxydable 304 ou 316L, les milieux agressifs (solutions acides/alcalines, eaux usées à forte salinité) ou les conditions difficiles (température/pression élevées) peuvent provoquer :

• Corrosion par piqûres ou corrosion intergranulaire sur la paroi interne.

• Des joints usés peuvent provoquer des fuites au niveau des brides, des voyants ou des orifices de vidange.

• Fissures de soudure dues aux contraintes thermiques ou à des vibrations prolongées.

Toute fuite entraîne non seulement un gaspillage de fluide et des risques environnementaux, mais elle permet également au fluide non filtré de contourner le noyau magnétique, rendant ainsi l'ensemble du système inutilisable.

6. Grève des mécanismes de nettoyage automatique

Les systèmes modernes sont souvent équipés de dispositifs de lavage à contre-courant automatique ou de raclage. En cas de défaillance de ces dispositifs, la maintenance manuelle devient un véritable cauchemar. Vérifiez les points suivants :

• Des cycles de nettoyage qui se raccourcissent considérablement (d'une fois par semaine à plusieurs fois par jour).

• Pression différentielle qui refuse de se normaliser après nettoyage.

• Soupapes de décharge obstruées qui ne peuvent plus expulser le fer capturé.

• Des dysfonctionnements de la logique de contrôle provoquent de fréquentes fausses alarmes.

⚙️ Signal 3 : Économie et opérations – « Alarmes cachées » dans les livres comptables

7. Les coûts de maintenance s'envolent

D'un point de vue financier, le seuil critique est atteint lorsque vos dépenses annuelles de maintenance (main-d'œuvre + pièces + pertes dues aux temps d'arrêt) dépassent 50 % du coût d'un appareil neuf. Les systèmes anciens sont souvent pris dans un cercle vicieux : chaque réparation fragilise une autre pièce, entraînant ainsi de nouvelles réparations.

8. La consommation d'énergie augmente discrètement.

Chaque augmentation de 0,1 MPa de la pression différentielle peut accroître la consommation électrique de la pompe de 15 à 25 %. Pour un système vieillissant, ce surcoût énergétique peut équivaloir au prix d'un nouveau filtre en seulement un ou deux ans. Ne négligez pas cette ponction silencieuse sur votre budget d'exploitation.

9. Vous prenez du retard en matière de conformité et de procédures.

La réglementation se durcit (par exemple, les directives relatives aux rejets quasi nuls) et les normes de production évoluent. Un système obsolète peut rencontrer des difficultés avec :

• Une précision de filtration qui ne répond plus aux nouvelles spécifications de qualité des produits.

• Absence de capacités IoT ou de surveillance à distance : un point rédhibitoire dans les environnements d’usines intelligentes.

• Incapacité à interfacer avec les systèmes DCS/SCADA, rendant les données intraçables.

• Le non-respect des limites de rejet dans l'environnement peut entraîner des amendes ou des fermetures.

En résumé, ignorer ces signes nuit non seulement aux performances de filtration, mais expose également les compresseurs, les pompes, les instruments et autres équipements de précision à un risque de passage de particules. Cela engendre aussi des pertes d'énergie et des coûts de maintenance importants.

En revanche, la détection précoce de ces indicateurs et la mise à niveau rapide des équipements permettent de rétablir l'efficacité, de préserver la qualité des produits et d'éviter des pannes imprévues et coûteuses. Tenez un registre de maintenance, surveillez régulièrement l'intensité du champ magnétique et la pression différentielle, et vous saurez toujours quand intervenir, avant qu'un problème mineur ne se transforme en crise majeure.
