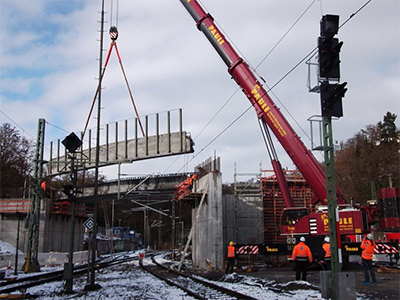

Dans les bâtiments préfabriqués, les projets de ponts et même les centrales nucléaires, le levage de composants lourds a toujours été un défi majeur pour la sécurité et l'efficacité de la construction. Le soudage traditionnel des oreilles de levage ou le regroupement de câbles métalliques sont non seulement chronophages, mais peuvent également provoquer des fissures dans le béton en raison d'une force inégale. Un dispositif appelé Douille de levage (manchon de levage/manchon de levage) devient discrètement la « main de levage invisible » de la construction industrielle moderne. Comment parvient-il à un levage précis ? Et pourquoi est-il qualifié d'« accessoire essentiel » des bâtiments modulaires ?

1. Douille de levage : plus qu'un simple « anneau de fer »

La douille de levage est une interface de levage standardisée intégrée à une structure en béton ou en acier. D'apparence simple, elle cache une conception sophistiquée. Elle permet de transférer uniformément plusieurs tonnes, voire des centaines de tonnes, de charge au corps principal du composant grâce à une connexion rapide à l'élingue de la grue, ce qui en fait le « couteau suisse » du levage de charges lourdes.

La structure du noyau révélée

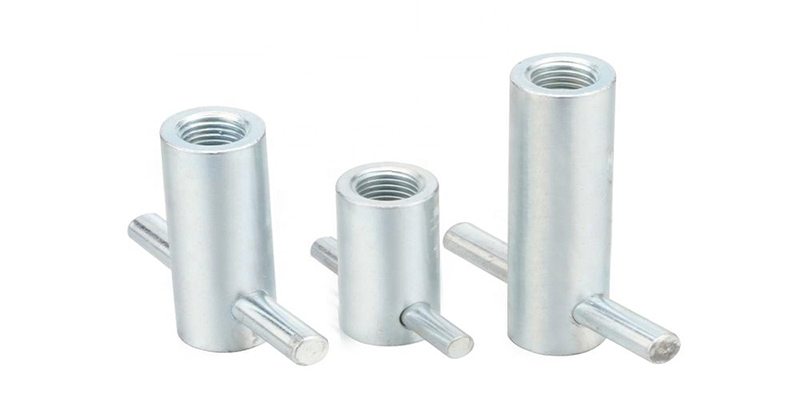

Corps de manche « Acier et fer »

- Matériau : acier allié à haute résistance ou acier inoxydable, galvanisé ou pulvérisé avec une couche anticorrosion sur la surface, adapté aux environnements difficiles tels que l'humidité et les embruns salins.

- Structure interne : trou fileté, fente conique ou douille normalisée, adaptée aux boulons à œil, manilles ou élingues spéciales.

- Conception externe : entourer la barre d'ancrage ou la rainure pour assurer une « morsure » serrée avec le béton afin d'éviter le désengagement de force.

Système pré-encastré : fondation invisible

- Fixé dans le coffrage par collage ou soudage avant coulage, profondément intégré au treillis métallique composant pour former une « communauté mécanique ».

- Certains modèles prennent en charge la conception détachable, ce qui permet de réutiliser le manchon et de réduire les coûts de construction.

2. Pourquoi avons-nous besoin d'une douille de levage ?

Les trois principaux points faibles du levage traditionnel

- Risque élevé : le câble en acier s'enfonce facilement dans le bord du béton, ce qui peut facilement provoquer des fissures.

- Faible efficacité : chaque composant doit être soudé séparément avec une patte de levage, ce qui prend du temps et demande beaucoup de travail.

- Irréversible : Le point de levage exposé détruit l'apparence du composant, et le traitement ultérieur est fastidieux.

L'avantage révolutionnaire de Lifting Socket

Sécurité doublée - La charge est répartie uniformément dans le système intégré pour éviter la concentration de contraintes et le taux d'accidents de levage est réduit de plus de 70 % (selon le test standard ISO 14545).

Révolution d'efficacité - Le dispositif de levage est « plug and play » et le temps de connexion unique est raccourci de 20 minutes à 30 secondes, ce qui est particulièrement adapté au levage de préfabriqués par lots.

Esthétique invisible - Une fois terminé, le manchon peut être fermé avec une plaque de recouvrement pour obtenir un « levage sans trace » afin de répondre aux besoins esthétiques des bâtiments haut de gamme.

3. De l'usine au chantier : analyse complète du processus de levage des douilles

Phase de conception : Mécanique actuarielle et positionnement - En fonction du poids et du centre de gravité du composant, le nombre de manchons et les coordonnées encastrées sont déterminés via le modèle BIM, et l'erreur doit être contrôlée à ±2 mm.

Méthode d'installation en quatre étapes

- Étape 1 : Fixer le manchon sur le squelette en acier avant le coulage, puis vibrer et compacter après l'injection du béton.

- Étape 2 : Une fois l'entretien terminé, vissez le boulon à œil galvanisé (un lubrifiant pour filetage doit être appliqué).

- Étape 3 : Connectez le crochet de la grue et effectuez un test de charge statique de 125 % de la charge nominale.

- Étape 4 : Une fois le levage terminé, retirez les boulons et recouvrez-les de couvercles de protection pour empêcher l'entrée d'objets étrangers.

Points clés de fonctionnement et de maintenance

- Gestion de la prévention de la rouille : Les projets côtiers doivent vérifier la rouille des filetages tous les mois et utiliser une graisse spéciale pour l'entretien.

- Avertissement de durée de vie : après qu'un seul manchon a été utilisé plus de 200 fois, une inspection par particules magnétiques est nécessaire pour détecter les fissures internes.

Des nervures préfabriquées de l'Opéra de Sydney au tunnel tubulaire immergé du pont Hong Kong-Zhuhai-Macao, la douille de levage, avec son allure apparemment discrète, propulse l'architecture moderne vers une direction plus efficace et plus sûre. Elle est non seulement un vecteur de technologie, mais aussi une concrétisation de la pensée industrielle dans le domaine de la construction. À l'avenir, avec la popularisation de la construction intelligente, cette « vis invisible » pourrait redéfinir les règles du jeu en matière de levage de charges lourdes.
