Dans la production de composants en béton préfabriqué (PC), un détail apparemment mineur — le chanfreinage — a un impact direct sur la qualité du produit fini, l'efficacité de l'installation et les coûts des moules.

Le chanfreinage désigne le traitement des arêtes des pièces. Son but n'est pas seulement esthétique, mais aussi fonctionnel, principalement de trois manières :

1. Prévention des ébréchures sur les bords : éviter les dommages causés par les chocs et les coups lors du démoulage, du transport et de l’installation.

2. Protection des joints d'étanchéité : Dans l'assemblage de bâtiments préfabriqués, les chanfreins lisses offrent un meilleur espace pour les tiges en PE et le mastic, assurant ainsi une étanchéité parfaite.

3. Faciliter le démoulage : réduire l’adhérence entre le béton et les bords du moule.

Actuellement, les deux principaux procédés de chanfreinage disponibles sur le marché sont les bandes de chanfreinage magnétiques et les bandes de chanfreinage en caoutchouc (ou en plastique). Face à ces deux options, de nombreuses usines de préfabrication se trouvent souvent confrontées à un dilemme au moment de planifier leur production.

Que sont les chanfreins magnétiques et les chanfreins en caoutchouc ?

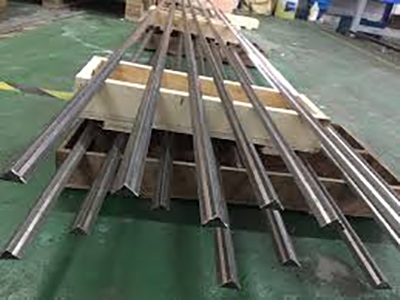

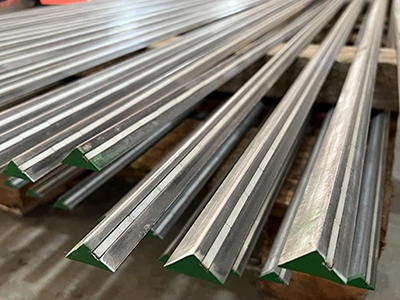

Chanfrein magnétique

Un chanfrein magnétique est un outil métallique rigide, généralement constitué d'une base en acier présentant un profil de chanfrein spécifique (par exemple, un biseau à 45° ou un angle arrondi). Sa principale caractéristique est un aimant puissant intégré à la base.

Principe de fonctionnement : La force magnétique fixe solidement la bande de chanfreinage au bâti en acier du moule, sans vis ni pinces. Elle sert à la fois de chanfrein et souvent de support de positionnement pour les moules latéraux.

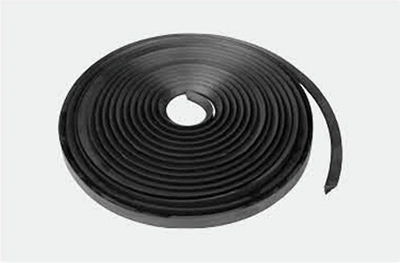

Chanfrein en caoutchouc

Les chanfreins en caoutchouc sont généralement flexibles et fabriqués par extrusion à partir de matériaux tels que le caoutchouc EPDM ou le PVC. Leur section transversale est adaptée aux exigences de conception, les formes courantes étant des arcs ou des trapèzes.

Principe de fonctionnement : Ils sont généralement fixés au bord du moule par adhésif, insertion dans une fente ou blocs magnétiques auxiliaires.

Comparaison directe : quatre dimensions clés

1. Efficacité et facilité d'installation

Chanfrein magnétique : nettement supérieur.

L'installation est d'une simplicité enfantine : il suffit de poser la bande sur le moule. L'aimant se charge du reste en quelques secondes. Le retrait est tout aussi rapide : un léger levier suffit à la soulever, laissant une surface propre et sans résidus. Les chanfreins magnétiques représentent ainsi une solution révolutionnaire pour les lignes de production avec des changements de moules fréquents et des séries variées en petites séries.

Chanfrein en caoutchouc : Plus encombrant.

Si l'on utilise de la colle, il faut attendre son durcissement. Son retrait ultérieur est fastidieux et risque d'endommager le revêtement du moule. Si l'on opte pour un système à emboîtement, il nécessite des boîtiers magnétiques ou des plaques de maintien supplémentaires, ce qui représente une consommation importante de ressources et allonge considérablement le temps d'installation.

2. Précision du moulage et durée de vie

Chanfrein magnétique : Haute précision, mais nécessite de la précaution.

Du fait de sa composition métallique rigide, le bord d'un chanfrein magnétique est extrêmement rectiligne, ce qui permet d'obtenir des arêtes de composants précises avec une erreur dimensionnelle minimale. Son point faible réside toutefois dans sa vulnérabilité à la déformation. En cas de choc direct avec un vibrateur lors du coulage et du compactage du béton, ou de passage d'un chariot élévateur, il peut se tordre de manière irréversible et doit être mis au rebut.

Chanfrein en caoutchouc : flexible et durable.

Les chanfreins en caoutchouc résistent aux chocs des vibrateurs. Même écrasés par des objets lourds, ils reprennent généralement leur forme initiale une fois la force relâchée. Cependant, le caoutchouc est un matériau consommable. Une exposition prolongée au béton alcalin et aux rayons UV peut entraîner un vieillissement, un durcissement, un retrait ou un délaminage. De plus, les bandes de caoutchouc peuvent présenter de légères ondulations sur de grandes longueurs, ce qui les rend moins rectilignes que les chanfreins magnétiques.

3. Analyse des coûts : court terme vs long terme

Chanfrein magnétique : coût initial plus élevé, amortissement à long terme plus faible.

Le prix au mètre d'un chanfrein magnétique est nettement supérieur à celui d'une bande de caoutchouc – potentiellement cinq à dix fois plus élevé. Cependant, cet outil réutilisable peut durer des années s'il n'est pas endommagé. Pour des commandes régulières et importantes, le coût unitaire est en réalité très faible.

Chanfrein en caoutchouc : Faible coût initial, dépenses plus élevées à long terme.

Les bandes de caoutchouc sont peu coûteuses. Cependant, les versions adhésives sont à usage unique, et même les réutilisables s'usent rapidement. Pour une usine d'une capacité annuelle supérieure à 100 000 mètres cubes, le coût annuel des bandes de caoutchouc, auquel s'ajoute le coût de la main-d'œuvre pour le retrait de la colle, dépasse souvent celui d'un jeu de chanfreins magnétiques de haute qualité.

4. Adaptabilité aux composants complexes

Chanfrein magnétique : idéal pour les sections longues et droites et les composants standard.

Les chanfreins magnétiques sont particulièrement performants sur les bords longs et droits, comme ceux des dalles composites et des panneaux muraux extérieurs. En revanche, ils ne conviennent pas aux bords courbes ou irréguliers, car le métal ne peut être cintré avec un petit rayon de courbure.

Chanfrein en caoutchouc : Idéal pour les pièces irrégulières et courbes.

La flexibilité du caoutchouc permet de le plier facilement dans n'importe quelle forme, ce qui le rend idéal pour des éléments complexes comme les baies vitrées, les balcons incurvés et les fenêtres d'angle.

Comment choisir ?

Choisissez des chanfreins magnétiques en acier si vous :

✅ Disposer d'un système de circulation pour table de moule en acier fixe

✅ Production principalement de composants standardisés en ligne droite

✅ Recherchez la précision de chanfreinage et la qualité de surface ultimes

✅ Forte intensité de production, nécessitant des composants à durée de vie ultra-longue

✅ Disposer de procédures de maintenance des équipements standardisées

Choisissez des chanfreins magnétiques en caoutchouc si :

✅ Manipule fréquemment des composants incurvés ou de forme irrégulière

✅ Le site de production nécessite une manipulation manuelle fréquente des bandes de chanfreinage.

✅ Cycles de projet courts, nécessitant une livraison rapide

✅ Budget limité, dans l'espoir de réduire l'investissement initial

✅ Mode de production flexible permettant la production de plusieurs variétés et de petits lots

Résumé

La technologie de chanfreinage magnétique a révolutionné le processus de chanfreinage dans l'industrie du béton préfabriqué. Le choix entre les chanfreins magnétiques en acier et les chanfreins en caoutchouc ne repose pas sur une supériorité intrinsèque, mais sur la solution la mieux adaptée à votre contexte de production.
