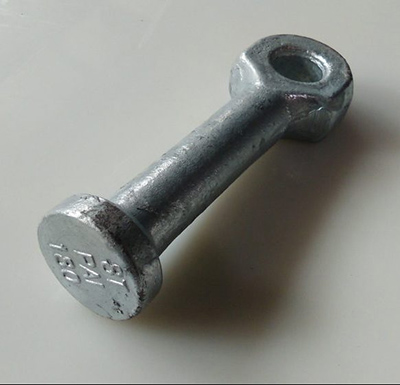

Ancrages à œillet de levage pour béton préfabriqué

Ancrages à œillet de levage pour béton préfabriqué

Les éléments préfabriqués en béton s'imposent comme la solution privilégiée dans la construction moderne grâce à leurs principaux avantages : rapidité de mise en œuvre, qualité constante et respect de l'environnement, associés à une efficacité énergétique optimale. Le marché mondial du béton préfabriqué devrait atteindre 151,14 milliards de dollars d'ici 2025 et devrait dépasser ce chiffre.151,14 milliards d'ici 2025 et devrait dépasserLe marché du béton préfabriqué devrait atteindre 242,59 milliards de dollars d'ici 2032. Toutefois, le levage en toute sécurité des éléments lourds en béton lors de la production, du transport et de l'installation sur site demeure une préoccupation majeure du secteur. Les anneaux d'ancrage pour le levage de béton préfabriqué constituent une solution clé à ce problème.

Contrairement aux méthodes traditionnelles de béton coulé en place, la construction moderne recourt de plus en plus à la technologie du béton préfabriqué. Des éléments tels que les panneaux muraux, les dalles de plancher, les poutres, les colonnes et les escaliers sont préfabriqués en usine, puis transportés sur le chantier pour y être assemblés. Dans ce processus, les anneaux d'ancrage pour le levage jouent un rôle irremplaçable, influant directement sur la sécurité et l'efficacité du démoulage, de l'empilage et de la pose finale.

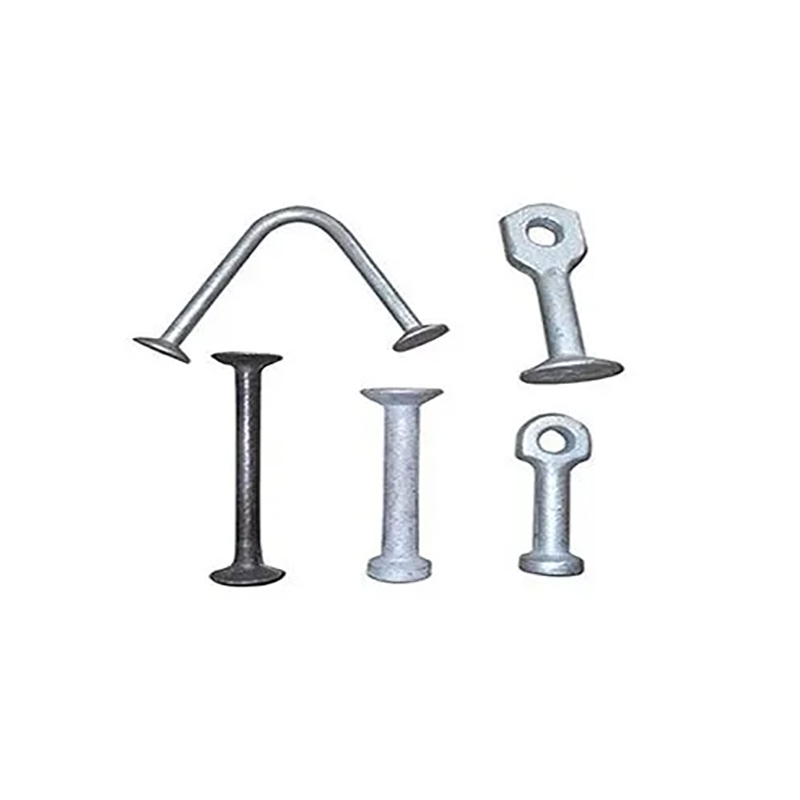

Principaux types d'ancrages à œil de levage pour béton préfabriqué

En fonction de leur conception structurelle et des scénarios d'application, les principaux points d'ancrage pour le levage peuvent être classés dans les catégories suivantes :

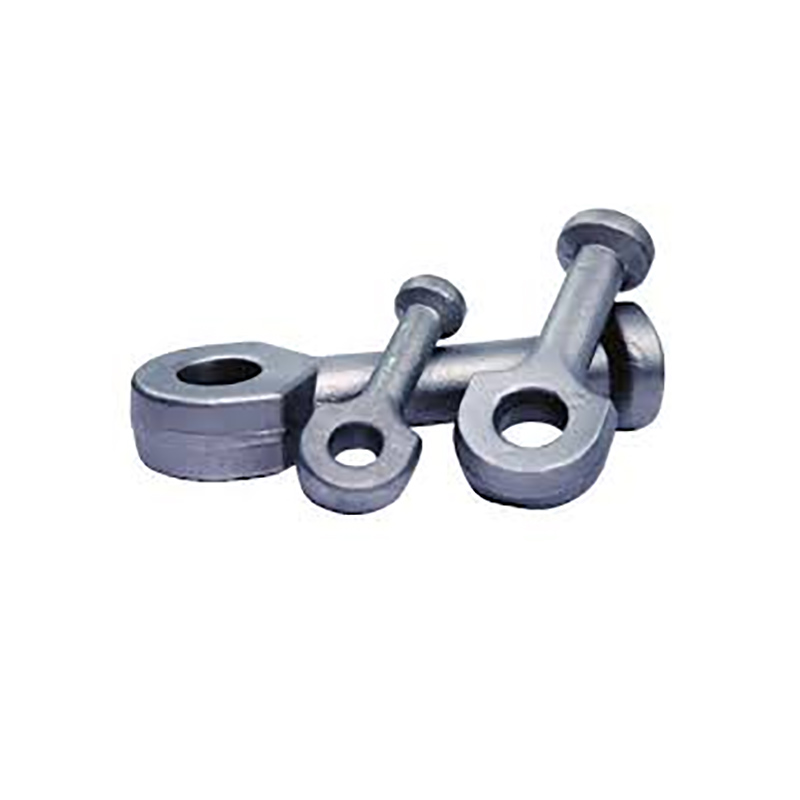

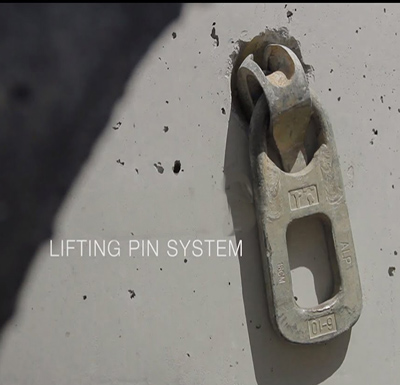

1. Ancre de levage à tête sphérique

Les ancrages à tête sphérique sont parmi les plus utilisés. Leur tête sphérique unique permet une mise en place et un desserrage rapides grâce à une pince de levage dédiée. Ils offrent des capacités de charge allant de 1,3 t à 45 t, ce qui les rend adaptés au levage en toute sécurité de divers éléments préfabriqués. La conception de la tête sphérique permet également à l'ancrage de pivoter librement sous charge, évitant ainsi toute torsion ou déplacement lors du levage.

2. Plaque plate / Ancre étalée

Les ancrages à plaque plate utilisent une structure en acier plat et sont spécialement conçus pour les éléments préfabriqués minces. Ils permettent le levage en toute sécurité d'éléments coulés horizontalement sans nécessiter de table basculante. Leur système de déverrouillage rapide permet un déverrouillage à distance, ce qui les rend particulièrement adaptés à la construction d'immeubles de grande hauteur, améliorant ainsi considérablement l'efficacité du travail et la sécurité.

3. Ancre à double tête

Les ancrages à double tête ajoutent un second point d'ancrage au système à tête sphérique, assurant ainsi un ancrage interne au béton grâce à l'extrémité d'une barre d'armature en acier. Cette conception offre une résistance à l'arrachement et une stabilité accrues, ce qui la rend idéale pour les grands panneaux muraux préfabriqués, les colonnes et les éléments d'infrastructure.

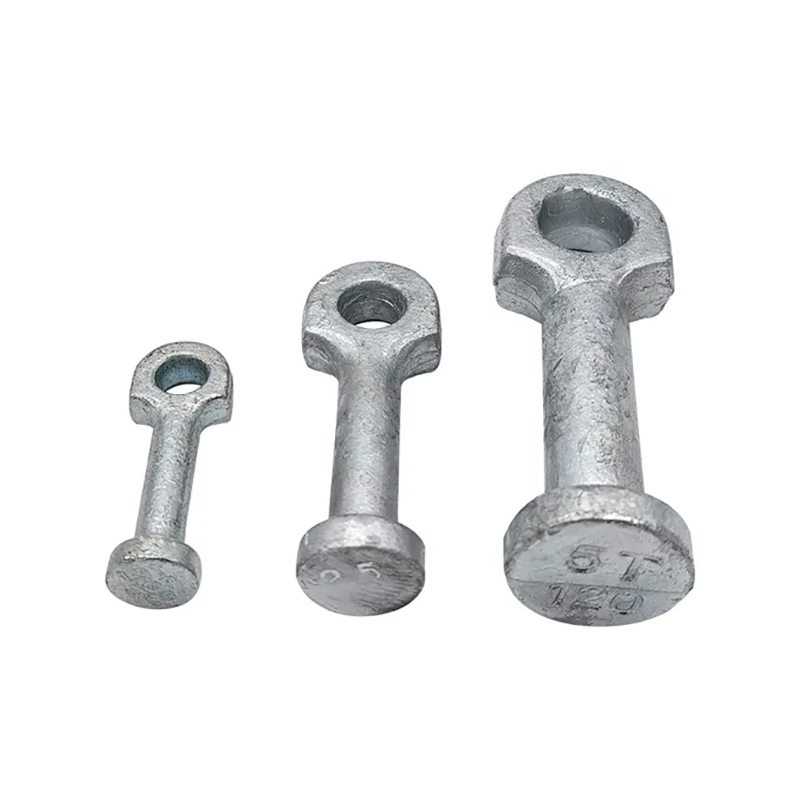

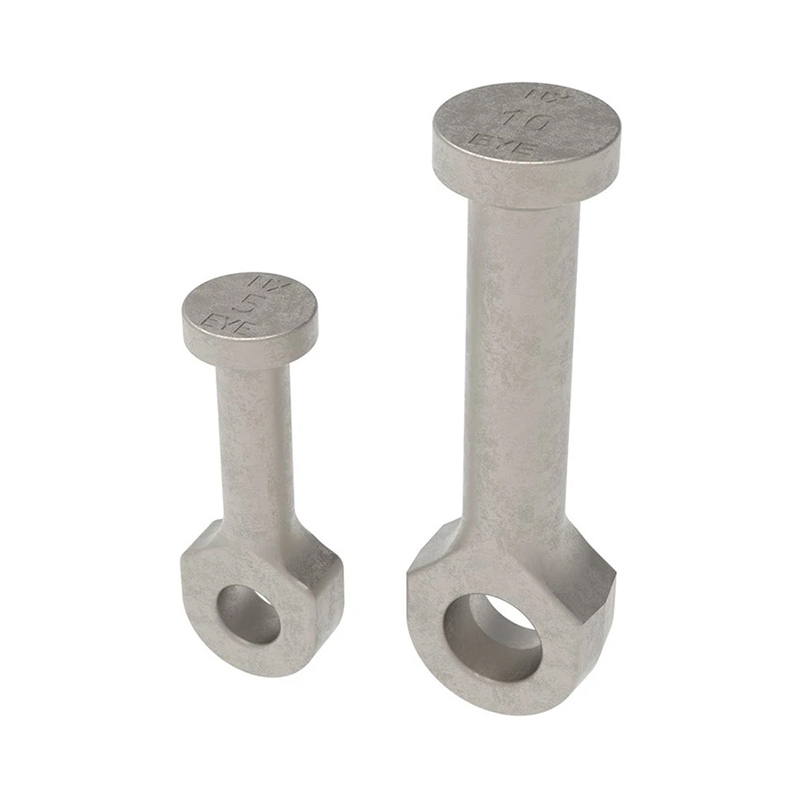

4. Ancre de levage utilitaire

Les ancrages de levage utilitaires ne nécessitent aucun outil de levage spécifique et peuvent être fixés directement à l'aide de crochets ou de manilles standard. Ils offrent une installation simple et économique. Ces ancrages sont fournis avec des bouchons rainurés en polyuréthane réutilisables qui empêchent efficacement la formation de trous traversants à la surface des éléments préfabriqués, préservant ainsi leur intégrité structurelle.

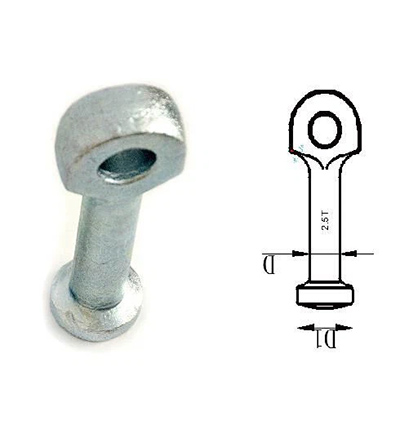

	Code	Charge nominale	Taille (mm)
		Tonnes	D	D1	L	S
	LSC1004013	1.3	10	19	65	8
	LSC1004025	1.5	14	26	90	10
	LSC1004050	5	20	36	120	14
	LSC1004100	10	28	46	180	20
	LSC1004200	20	38	69	250	28

LSC accepte diverses spécifications personnalisées.

Cinq avantages clés des ancrages à œil de levage en béton préfabriqué

✅ 1. Performances de sécurité supérieures

Les anneaux d'ancrage de levage sont fabriqués en acier allié forgé haute résistance et subissent un traitement thermique rigoureux ainsi que des tests de performance mécanique afin de garantir leur intégrité structurelle, même sous des charges extrêmes. Conformément aux normes internationales (par exemple, EN 1992, AS 3850), tous les produits ont fait l'objet d'une certification des matériaux et de tests de résistance à la rupture. Certains ont également obtenu la certification CE, assurant ainsi une protection optimale du personnel et des équipements sur le chantier.

✅ 2. Efficacité de levage extrêmement élevée

Prenons l'exemple du système à tête sphérique : l'engagement de la pince de levage avec la tête d'ancrage ne prend que quelques secondes, ce qui réduit considérablement les temps de chargement et de déchargement des composants. Pour les projets nécessitant des levages fréquents et répétitifs (comme les bases de production préfabriquées à grande échelle), ce système de connexion rapide permet d'améliorer considérablement les temps de cycle de production et de réduire les coûts de main-d'œuvre.

✅ 3. Rotation et réglage flexibles

La conception de l'anneau de levage permet une rotation multidirectionnelle, une inclinaison et un retournement sous charge. Ainsi, les éléments préfabriqués peuvent être ajustés avec précision en suspension, permettant un mouvement fluide et contrôlé – qu'il s'agisse de hisser verticalement des panneaux muraux ou de transporter horizontalement des dalles de plancher – et évitant ainsi les dommages dus aux chocs.

✅ 4. Large applicabilité

Des panneaux muraux résidentiels légers aux composants de ponts pesant des dizaines de tonnes, et des éléments rectangulaires standard aux unités de construction modulaires aux géométries complexes, le système d'ancrage à œil de levage offre une gamme complète de produits couvrant toutes les classes de charge (0,7 t à 45 t), répondant à presque tous les besoins de levage de béton préfabriqué.

✅ 5. Économie et durabilité

Bien qu'un système d'ancrage à œil de levage de haute qualité nécessite un investissement initial légèrement supérieur aux solutions de levage temporaires, sa rentabilité à long terme est considérable : réduction des dommages aux composants, diminution des coûts de reprise, allongement des délais de construction et réutilisation du matériel de levage. De plus, les ancrages en acier galvanisé à chaud ou en acier inoxydable offrent une excellente résistance à la corrosion, prolongeant ainsi la durée de vie du produit.

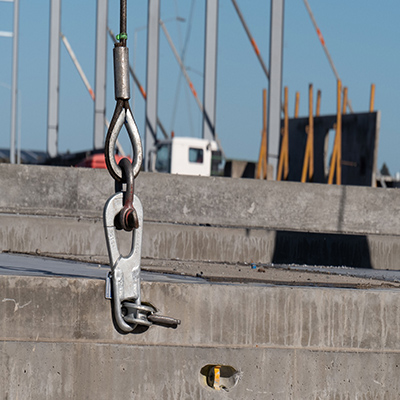

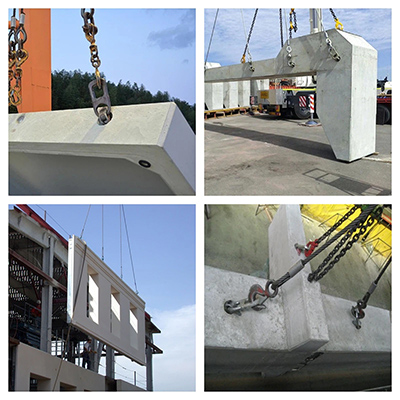

Scénarios d'application typiques

Comment sélectionner et utiliser correctement les ancrages à œil de levage pour béton préfabriqué

🔧 Critères de sélection



1. Déterminer la capacité de charge – En fonction du poids du composant, du centre de gravité et de la méthode de levage, sélectionner des ancrages avec une limite de charge de travail appropriée et prévoir un facteur de sécurité adéquat.

2. Tenez compte de la résistance du béton : la capacité portante de l’ancrage est directement liée à la résistance du béton. Dans un béton de faible résistance, l’ancrage risque de ne pas supporter la charge nominale.

3. Évaluer les conditions environnementales – Pour les environnements marins, les zones industrielles chimiques ou les endroits à forte humidité, choisir des ancres en acier inoxydable ou galvanisées à chaud.

4. Assurez-vous de la compatibilité des fixations avec les pinces de levage, les rainureuses et autres accessoires. Évitez de mélanger différents systèmes.

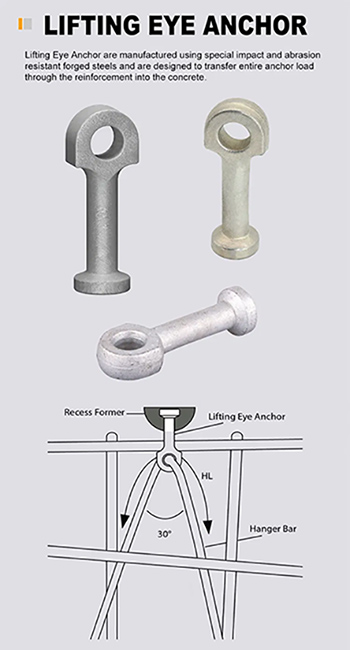

⚠️ Spécifications d'installation et d'utilisation

• Positionnement préalable – Fixez avec précision les ancrages dans le moule avant de couler le béton, en veillant à ce que la profondeur et la position d’ancrage répondent aux exigences de conception.

• Chargement vertical – Lors du levage, la charge doit être appliquée autant que possible le long de l'axe d'ancrage afin d'éviter des forces de cisaillement excessives.

• Inspection régulière – Inspectez les ancrages fréquemment utilisés ou exposés à des environnements difficiles au moins une fois par an. Remplacez rapidement tout composant usé, corrodé ou fissuré.

• Utilisez des accessoires certifiés – N’utilisez que des pinces de levage certifiées et adaptées à la capacité de charge de l’ancrage. Toute surcharge est strictement interdite.

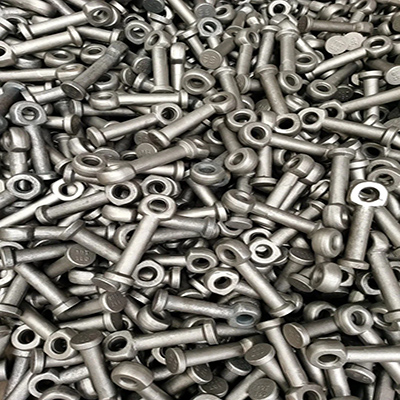

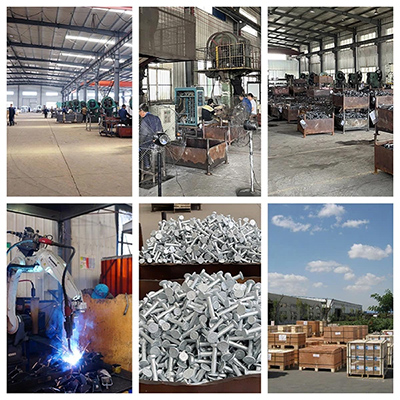

Usine d'ancres de levage :

Pourquoi choisir nos ancrages à œil de levage ?

1. Spécialisés dans la fabrication de matériaux de construction depuis plus de 10 ans

2. Les produits LSC sont améliorés en cours de production grâce à des contrôles qualité en usine et, si nécessaire, chaque commande peut être accompagnée d'un certificat de référence pour les tests de validation.

3. Capacité OEM/ODM : plus de 10 ans d'expérience

4. Installation facile grâce à une symétrie de rotation optimisée pour l'alimentation automatique des boulons.

5. Fixez rapidement le dispositif de levage à l'ancre.

6. Dispositif de levage robuste et durable.

7. Notre usine privilégie une approche centrée sur le client en matière de gestion des processus, en mettant l'accent sur le contrôle des processus, la maîtrise des coûts et la réduction des déchets. Nous utilisons également des méthodes avancées de planification de la qualité des produits (PAPP), d'analyse des modes de défaillance potentiels et de leurs effets (AMDE), de contrôle statistique des processus (SPEC), de processus d'approbation des pièces de production (PPAP) et d'analyse des systèmes de mesure (MAS) afin de prévenir l'apparition de défauts.
