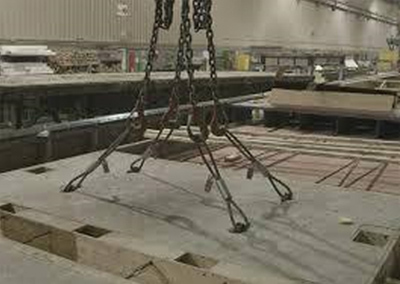

Lors du levage d'éléments préfabriqués en béton, le choix des points d'ancrage appropriés est crucial pour garantir la sécurité sur le chantier. Actuellement, les deux produits les plus utilisés sont les anneaux de levage encastrés et les ancrages de levage encastrés. Les premiers ressemblent à un crochet d'armature noyé dans le béton, tandis que les seconds s'apparentent à une grosse vis à tête cylindrique. Bien que les deux puissent servir au levage d'éléments, ils présentent des différences importantes en termes de sécurité, de scénarios d'utilisation et de risques potentiels. Cet article examine ces différences en détail afin de vous aider à prendre des décisions éclairées en matière de sécurité sur des chantiers concrets.

I. Qu'est-ce qu'une boucle de levage encastrée ? Qu'est-ce qu'un point d'ancrage de levage encastré ?

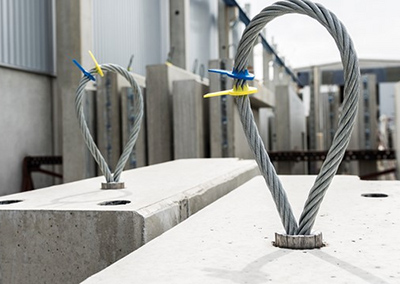

Boucle de levage intégréeUn point d'ancrage de levage est constitué d'une barre ou d'un fil d'acier rond et lisse, plié en anneau et pré-serré dans le béton avant son coulage. Après durcissement du béton, l'anneau s'y ancre mécaniquement et transmet la force de levage à l'élément. Cette technique, éprouvée et simple à mettre en œuvre, est largement utilisée dans la construction de bâtiments préfabriqués et les travaux publics en Chine. De nombreux plans d'exécution spécifient encore les anneaux de levage comme points de levage standard.

Caractéristiques principales :

• Enrobage permanent – ​​reste dans le béton, non amovible

• Capacité de charge élevée – généralement de 10 000 à 100 000 lb (environ 4,5 à 45 tonnes), voire plus.

• Coefficient de sécurité élevé – rupture de l'acier : ≥ 3,0 ; rupture du béton : ≥ 2,5 (typique)

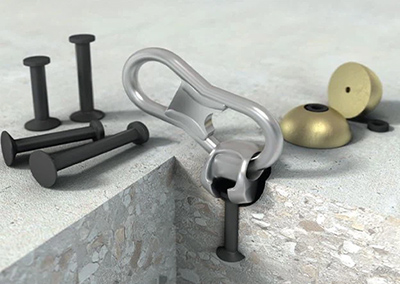

Ancre de levage encastrée– Un élément de levage spécialisé utilisé dans les technologies modernes de préfabrication. Parmi les exemples typiques, citons les ancrages de levage à tête ronde (avec une tête forgée pour l'accrochage et un ancrage d'extrémité pour le transfert de charge), les ancrages de levage filetés (avec un tube en acier taraudé qui reçoit un outil de levage à filetage extérieur) et les ancrages de levage plats (en plaque d'acier avec un dispositif anti-démontage à goupille rotative). Quel que soit leur type, ils ont en commun une structure d'ancrage d'extrémité qui transfère les charges en profondeur dans le béton par un ancrage mécanique, plutôt que de s'appuyer uniquement sur l'adhérence entre les armatures et le béton.

Caractéristiques principales :

• Raccordement temporaire – installé uniquement pour le levage, amovible et réutilisable après l'intervention.

• Positionnement flexible – l’angle et la position de levage peuvent être ajustés dans la plage admissible du manchon

• Réutilisable – la même ancre peut être utilisée sur plusieurs composants

II. Comparaison approfondie des performances en matière de sécurité

1. Capacité de charge et modes de défaillance

2. Sécurité de l'installation et du fonctionnement

Ancre de levage – avantages en matière de sécurité :

• Aucun risque d'assemblage – aucune installation sur site n'est requise après le pré-encastrement, éliminant ainsi les erreurs humaines (par exemple, desserrage ou inadéquation du filetage).

• Résistant aux vibrations – ne se desserrera pas en raison des vibrations du véhicule ou du balancement de la charge pendant le transport

• Exigence de résistance du béton clairement définie – les spécifications exigent généralement une résistance du béton ≥ 15 MPa avant le levage

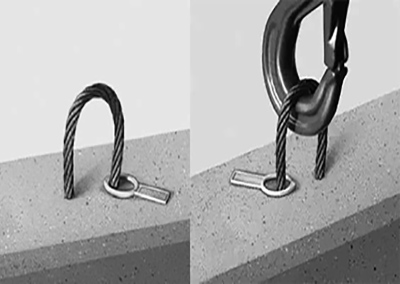

Boucle de levage – risques pour la sécurité :

• Risque de desserrage : en l’absence de boulons de fixation ou de goupilles à dégagement rapide, l’anneau de levage peut glisser hors du manchon sous l’effet des vibrations.

• Risque de corrosion – après démontage, le câble métallique est exposé aux intempéries et sujet à la rouille. S'il n'est pas soigneusement inspecté avant réutilisation, il peut se rompre brutalement en raison de la réduction de sa section due à la corrosion.

• Sensibilité à l'angle – le levage en angle provoque un frottement entre le câble et le bord de la gaine, accélérant l'usure

III. Recommandations de sélection : Quand choisir des ancrages de levage plutôt que des boucles de levage ?

Privilégier les ancrages de levage encastrés lorsque :

• Les composants sont lourds (par exemple, une seule pièce > 6 tonnes) et nécessitent une résistance élevée à l'arrachement et au fendage au point de levage.

• Le levage multi-angles est nécessaire lors du démoulage, du retournement et du transport

• Des composants à parois minces ou des distances aux bords limitées sont concernés (les ancrages offrent une plus grande adaptabilité).

• Vous souhaitez bénéficier de la redondance de sécurité des normes européennes (coefficient de sécurité d'ancrage ≥ 3).

• Le projet exige une vitesse de levage élevée – les systèmes d'accrochage rapide (par exemple, les crochets à bec de canard) améliorent considérablement l'efficacité

Envisagez l'utilisation de boucles de levage lorsque :

• Le composant est petit et léger (par exemple <2 tonnes) – les boucles sont plus économiques

• Les points de levage sont permanents et ne nécessitent pas d'utilisation fréquente ou répétée.

• Le projet est extrêmement sensible aux coûts et toutes les conceptions, tous les calculs et tous les essais de matériaux sont rigoureux.

• La boucle est coulée d'une seule pièce avec la cage d'armature principale et il n'y a pas de conditions de contrôle de tension latérale

IV. Pas de réponse absolue – mais des principes clairs existent

Les ancrages de levage offrent une sécurité accrue en termes de capacité de charge absolue et de fiabilité à long terme, ce qui en fait le choix privilégié pour les éléments préfabriqués lourds et les assemblages permanents. Leurs modes de défaillance sont prévisibles et indépendants des erreurs humaines lors de la pose.

Les anneaux de levage sont tout aussi sûrs lorsqu'ils sont utilisés et entretenus correctement, offrant des avantages en termes de flexibilité et d'économie. Cependant, leurs risques pour la sécurité proviennent principalement de l'usure et de la corrosion lors d'une utilisation répétée, ainsi que de la nécessité d'une installation correcte sur site.

Trois lignes de vie – quel que soit le type d’ancre choisi :

① Soulever seulement une fois que le béton a atteint la résistance requise.
Une résistance initiale insuffisante du béton est l'une des causes les plus fréquentes de défaillance des points de levage. Le premier levage d'un élément préfabriqué ne doit être effectué que lorsque le béton a atteint une résistance d'au moins 15 à 20 MPa, ou la valeur minimale spécifiée dans la documentation technique de l'ancrage. Une résistance insuffisante signifie que le béton ne peut assurer un ancrage suffisant, rendant inefficace même un ancrage bien conçu.

② N’utilisez jamais d’ancres de qualité inférieure ou non vérifiées.
L'achat de boucles de levage ou d'ancrages non testés auprès de fournisseurs informels comporte des risques extrêmement élevés. Les produits de qualité inférieure utilisent souvent des matériaux fragiles ou présentent des défauts de fabrication, et manquent de la ductilité et de la redondance de sécurité nécessaires.

③ Suivez scrupuleusement les inspections préalables au levage et contrôlez correctement l’angle de levage.
Vérifiez si le béton autour des éléments encastrés est fissuré, si l'équipement de levage est adapté aux ancrages et si l'angle de levage est conforme aux spécifications (il est généralement recommandé de ne pas dépasser 30°). Chaque détail compte : même une petite négligence peut avoir des conséquences irréversibles.

Recommandation ultime

Pour les charges permanentes lourdes, choisissez des ancrages ; pour les charges flexibles légères, choisissez des boucles ; pour les zones critiques, utilisez un système hybride.

Quel que soit le système choisi, ces règles immuables doivent être respectées :

1. Ne jamais mélanger les points d'ancrage et les anneaux de levage de fabricants différents – toujours utiliser un système compatible et certifié.

2. Les anneaux de levage doivent être testés de manière non destructive avant chaque utilisation. En cas de fils cassés, de corrosion ou de déformation, les anneaux doivent être immédiatement mis au rebut.

3. Les ancrages de levage ne doivent être installés qu'après vérification que le béton a atteint la résistance spécifiée.

4. Chaque plan de levage doit être calculé par un ingénieur professionnel afin de déterminer le centre de gravité, les positions des points de levage et la trajectoire de la charge.

La sécurité ne s'obtient pas simplement en choisissant un seul produit ; elle repose sur une chaîne complète comprenant une sélection correcte, une installation standardisée, une inspection rigoureuse et une exploitation professionnelle.
