Dans la vaste chaîne industrielle de construction préfabriquéeLa production d'éléments préfabriqués en béton est un processus de fabrication hautement intensif et standardisé. Contrairement aux structures traditionnelles coulées en place, les éléments préfabriqués sont coulés en une seule opération en usine, intégrant déjà les éléments auxiliaires tels que les portes, les fenêtres, la tuyauterie et les couches d'isolation avant leur sortie d'usine. Ce changement fondamental dans les méthodes de production a profondément modifié la logique d'utilisation des fixations pour appuis de fenêtre, passant du « perçage sur site et installation ultérieure » à un « pré-encastrement de précision en usine et un coulage en une seule étape ».

Les fixations pour appuis de fenêtre ne sont plus de simples accessoires de montage sur chantier ; elles font désormais partie intégrante du processus de production des éléments préfabriqués. Cet article examine la logique technique, les types de produits et les points clés de mise en œuvre des fixations pour appuis de fenêtre dans la production de préfabrication, en s’appuyant sur les normes pertinentes, les solutions brevetées et les pratiques d’ingénierie.

I. De la « post-installation » à la « pré-intégration » : un changement logique

Dans la construction traditionnelle en béton coulé sur place, la procédure d'installation des fixations d'appui de fenêtre est généralement la suivante : après le coulage et le durcissement du mur, les ouvriers percent des trous sur le chantier, insèrent des goujons d'expansion ou des ancrages chimiques, puis fixent l'appui de fenêtre. Bien que flexible, cette méthode présente plusieurs inconvénients. Le perçage exige une grande dextérité, ce qui rend le positionnement précis difficile ; il peut endommager l'enrobage des armatures du béton durci ; le contact entre différents métaux crée un risque de corrosion électrochimique ; et l'ensemble de l'opération est vulnérable aux intempéries et aux conditions du chantier.

À l'inverse, le système de production préfabriqué inverse ce processus. Les fixations des appuis de fenêtre et leurs connecteurs sont positionnés et fixés avec précision avant le coulage du béton – soit dans l'appui de fenêtre préfabriqué, soit dans le panneau de mur extérieur préfabriqué – puis coulés en une seule opération, solidaires du béton. Autrement dit, ils deviennent des éléments noyés. Les normes nationales actuelles relatives aux bâtiments préfabriqués exigent explicitement que les éléments noyés des portes et fenêtres extérieures soient installés en usine et que leur position soit vérifiée avant le coulage du béton. Les spécifications, l'emplacement et la quantité des éléments noyés, des armatures et des ouvertures prévues sont clairement définis dans les procédures de contrôle qualité.

Ce changement offre plusieurs avantages clés :

• Précision contrôlable – Le positionnement est réalisé à l’aide de moules et de gabarits de haute précision, minimisant les écarts et évitant les erreurs humaines liées au perçage sur site.

• Intégrité structurelle – Les pièces encastrées sont intimement liées au béton, éliminant ainsi les zones de faiblesse causées par le post-forage.

• Gain de temps – Sur site, le seuil de fenêtre peut être mis en place par levage et fixé directement grâce aux connecteurs pré-intégrés, sans nécessiter d'étaiement temporaire. Ceci réduit considérablement les risques pour la sécurité et accélère l'installation.

• Durabilité accrue – Les pièces encastrées étant coulées intégralement avec le béton lors du durcissement, la qualité de l’ancrage est bien supérieure à celle des ancrages installés ultérieurement.

II. Schémas typiques de fixation encastrée pour les appuis de fenêtre

Compte tenu des conditions particulières de la production d'éléments préfabriqués, plusieurs solutions éprouvées pour l'intégration des fixations des appuis de fenêtre ont vu le jour, chacune adaptée à des exigences structurelles différentes.

2.1 Enrobage coulé intégré

Il s'agit de l'approche la plus directe : la partie encastrée de la fixation est placée dans le moule avant le coulage du béton et devient partie intégrante du rebord de fenêtre ou du panneau mural.

Par exemple, la conception « Appui de fenêtre préfabriqué et nœud de connexion » divise l’encastrement en deux parties : la partie encastrée et la partie de connexion. Au moins une partie de la partie encastrée se trouve à l’intérieur de l’appui de fenêtre, coulée avec le béton, tandis que la partie de connexion reste à l’extérieur de l’appui pour une fixation ultérieure au mur ou à d’autres éléments structurels. Le principal avantage est qu’une fois l’appui préfabriqué sorti d’usine, il peut être connecté directement sur le chantier à l’aide des connecteurs pré-installés : aucun perçage, aucune fixation temporaire, pour une sécurité et une efficacité accrues.

2.2 Dispositif de liaison entre l'appui de fenêtre préfabriqué et le mur

Une autre solution intéressante concerne la liaison entre un appui de fenêtre préfabriqué et un mur de refend préfabriqué. Elle utilise un système de boulon rétractable pré-intégré à l'appui de fenêtre. Le fond du premier logement est ouvert ; lors de l'installation, la rotation du boulon permet à son extrémité de s'insérer dans un second logement pré-installé dans le mur de refend. Un ressort et un manchon entourant le boulon se déploient alors jusqu'à venir se plaquer contre le mur de refend, assurant ainsi un ancrage fiable. Le manchon sert également de joint d'étanchéité pour le mastic, protégeant ainsi le ressort. Le démontage est tout aussi simple : il suffit de tourner dans le sens inverse pour rétracter le boulon et séparer l'appui du mur. Ce système garantit à la fois une liaison stable et une grande facilité de démontage en cas de besoin.

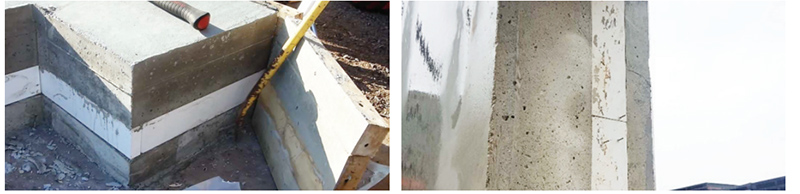

2.3 Système de fixation intégré pour panneaux muraux isolants sandwich

Pour les éléments plus complexes, tels que les panneaux isolants sandwich préfabriqués pour murs extérieurs, les méthodes d'assemblage sont plus sophistiquées. Une technologie appelée « Structure de connexion entre le panneau isolant sandwich préfabriqué pour murs extérieurs et l'angle du seuil/cadre de fenêtre » dissimule et protège les fixations grâce à des plaques et des rainures de montage. Les boulons de fixation sont cachés dans des trous de vis situés au bas de la base de montage et fixés par le dessous grâce à des filetages. Ceci évite non seulement que les boulons ne soient exposés (et donc la corrosion), mais préserve également la propreté et l'esthétique de la surface extérieure du seuil de fenêtre.

2.4 Fixations encastrées pour cadres de fenêtres

Pour une fixation coordonnée de l'appui et du cadre de la fenêtre, un modèle remarquable utilise une fixation composée d'une plaque supérieure et de plaques latérales. La plaque supérieure comporte une zone de fixation pour le cadre, tandis que les plaques latérales sont dotées d'une structure d'ancrage qui se fond dans le béton. Point important, cette fixation n'est pas un boîtier fermé, ce qui empêche l'accumulation d'eau et contribue à prolonger sa durée de vie.

III. Points techniques clés : du contrôle de précision à la gestion de la compatibilité

L'application de fixations pour appuis de fenêtre dans la production d'éléments préfabriqués nécessite de prêter attention à plusieurs facteurs critiques.

Contrôle précis des pièces encastrées. La précision de positionnement des pièces encastrées détermine directement le bon déroulement de l'installation. De nombreuses usines suivent désormais un processus de vérification en trois étapes : mesure initiale après la mise en place du moule → nouvelle mesure après le coulage du béton → contrôle final avant la pose des composants. Avant tout coulage de béton, la position de chaque pièce encastrée doit être vérifiée individuellement.

Prévention de la corrosion électrochimique. Dans les composants préfabriqués, le contact entre métaux différents (par exemple, acier inoxydable et acier au carbone ordinaire, ou acier inoxydable et aluminium) en milieu humide peut entraîner une corrosion galvanique due aux différences de potentiel d'électrode. Les normes de construction relatives aux éléments préfabriqués exigent explicitement la prévention de cette corrosion aux interfaces métal-métal. Parmi les solutions courantes, on trouve l'utilisation de rondelles isolantes ou de rondelles en plastique préinstallées qui isolent physiquement les métaux.

Protection du procédé. Lors du coulage du béton, les fixations pré-enrobées doivent être protégées contre toute contamination par le coulis de béton ou les débris. Les mesures habituelles consistent à boucher les trous de boulons avec des bâtonnets de mousse ou à les recouvrir d'un ruban adhésif de protection afin de garantir la propreté des filetages et des surfaces de connexion pour une utilisation ultérieure. De plus, tout au long du processus de construction des structures préfabriquées, des mesures de protection doivent être prises pour éviter d'endommager ou de salir les accessoires de construction et les pièces encastrées.

Choix des matériaux et compatibilité environnementale. L'acier inoxydable de nuance A2 convient à la plupart des environnements intérieurs et extérieurs et offre une bonne résistance à l'oxydation. La nuance A4, qui subit une passivation supplémentaire, offre une résistance à la corrosion encore plus élevée et est recommandée pour les zones côtières à forte humidité ou les régions fortement polluées par l'industrie. Le matériau de la fixation doit toujours être compatible avec l'environnement d'utilisation du composant préfabriqué.

En résumé, un adage bien connu dans le secteur du bâtiment préfabriqué stipule que « la solidité d'une structure préfabriquée repose sur ses assemblages ». Cette affirmation illustre parfaitement le rôle central des assemblages dans les systèmes préfabriqués. Les fixations d'appui de fenêtre peuvent sembler un élément mineur de l'ensemble préfabriqué, mais elles garantissent la fixation sûre et la durabilité de l'appui lui-même. Des systèmes de boulonnage réglables aux inserts encastrés résistants au feu et à faible conductivité thermique, en passant par les systèmes de fixation invisibles et les solutions de pré-encastrement entièrement intégrées, l'utilisation des fixations d'appui de fenêtre dans la production de préfabrication continue d'évoluer au rythme des progrès technologiques.

À mesure que la précision de fabrication s'améliore et que les normes techniques pertinentes se perfectionnent progressivement, les fixations d'appuis de fenêtre seront utilisées de manière plus professionnelle et systématique, contribuant ainsi de façon indispensable à l'amélioration de la qualité des bâtiments préfabriqués.
