Lors de la production d'éléments préfabriqués en béton, d'innombrables tuyaux, manchons et pièces encastrées doivent être positionnés avec précision avant le coulage du béton. Ils fonctionnent comme le « réseau neuronal » d'un bâtiment, destinés à supporter les câblages électriques, la plomberie et les boulons de fixation. Mais comment garantir que ces éléments restent parfaitement immobiles et positionnés avec précision sous l'immense force des vibrations du béton ? La réponse réside dans un dispositif apparemment petit, mais incroyablement puissant : leaimants d'insertion préfabriqués

Qu’est-ce qu’un aimant d’insertion préfabriqué dans l’industrie du béton préfabriqué ?

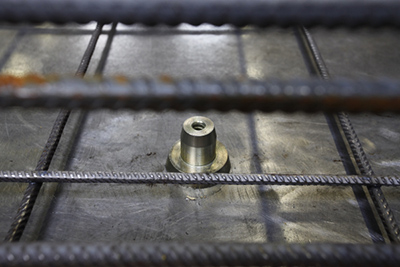

Un aimant de manchon — également appelé aimant de fixation de manchon pré-encastré ou base magnétique de pièce encastrée — est un dispositif de fixation magnétique spécialement conçu pour positionner les manchons coulés, créer des trous pour les interrupteurs ou les tuyaux et fixer les inserts encastrés lors de la production d'éléments en béton préfabriqué.

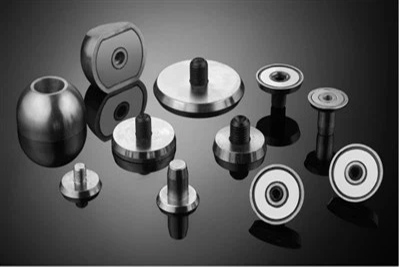

Sa structure de base se compose généralement de trois parties :

- Noyau magnétique haute résistance : à l'intérieur, il utilise des matériaux magnétiques permanents à base de terres rares (tels que le néodyme fer bore, grades N42 ou N45), offrant un produit d'énergie magnétique et une résistance à la traction extrêmement élevés.

- Coque extérieure en acier inoxydable : Elle renferme le noyau magnétique, assurant sa protection et empêchant tout dommage ou corrosion dû au béton lors du coulage.

- Vis de connexion/accessoire : La partie supérieure est équipée de tiges filetées de différentes spécifications (généralement M12 à M24), qui peuvent être vissées directement dans le manchon ou une autre pièce encastrée.

Cette combinaison de « noyau magnétique + enveloppe extérieure + vis » en fait un outil indispensable pour un positionnement précis dans la production de béton préfabriqué.

Caractéristiques principales : Qu'est-ce qui le rend si spécial ?

1. Force magnétique supérieure pour une stabilité à toute épreuve

Les aimants en terres rares contenus dans le manchon sont dotés d'un circuit magnétique spécifique qui génère une attraction exceptionnellement forte. Les produits courants disponibles sur le marché peuvent atteindre des forces de maintien de 60 à 70 kg, voire plus. Une fois fixés au coffrage métallique, ils deviennent pratiquement inamovibles et résistent aux forces importantes du coulage du béton et aux vibrations, garantissant ainsi le maintien précis des pièces encastrées à leur emplacement.

2. Réutilisable, économique et respectueux de l'environnement

Contrairement aux méthodes de fixation traditionnelles à usage unique, comme le soudage ou le fil de ligature, les aimants à manchon sont conçus pour une réutilisation à long terme. Après démoulage, l'aimant se dévisse facilement du béton à l'aide d'un simple outil comme une clé Allen, se nettoie et est prêt pour le cycle de production suivant. Cela permet de réduire considérablement les coûts des consommables.

3. Installation et retrait rapides pour une efficacité accrue

Le principal avantage de la fixation magnétique réside dans sa prise instantanée et son détachement rapide. Plus besoin d'attendre le durcissement des adhésifs ni de souder sur site. Il suffit aux opérateurs de positionner l'aimant à l'endroit souhaité ; il se fixe automatiquement. Le démoulage est tout aussi simple, ce qui représente un gain de temps considérable lors de la préparation et du démontage du moule. Des études suggèrent que l'utilisation d'un système de fixation magnétique permet de gagner 5 à 6 minutes de temps d'installation par pièce intégrée.

4. Précision exceptionnelle, éliminant tout défaut d'alignement

Traditionnellement, les manchons étaient uniquement fixés à l'armature, ce qui les rendait vulnérables aux déplacements sous l'effet des vibrations et entraînait souvent un mauvais alignement des tuyauteries lors de l'installation. Les aimants pour manchons remédient à ce problème en fixant fermement la partie encastrée sur la surface de référence du moule en acier. Ceci garantit une précision millimétrique, particulièrement critique lorsque, par exemple, tous les points de fixation de façade d'un panneau de mur extérieur doivent être parfaitement alignés.

5. Durable et résistant à la corrosion pour les environnements difficiles

L'enveloppe extérieure est généralement fabriquée en acier inoxydable (grade 304 ou 316L), offrant une excellente résistance à la corrosion et à l'usure. Elle est conçue pour résister à une utilisation prolongée dans l'environnement humide et fortement alcalin d'une usine de préfabrication sans rouiller ni se déformer.

Fonctions principales : Quel est son rôle sur la chaîne de production ?

- Fixation de divers manchons encastrés : Création de trous précisément positionnés pour la future tuyauterie et garantie d’un alignement précis entre les panneaux muraux ou les planchers adjacents.

- Fixation des plaques d'ancrage et des boulons : maintien en place ferme des éléments d'ancrage pour les connexions de murs-rideaux, les points de levage ou autres interfaces structurelles pendant le coulage.

- Positionnement des douilles filetées : s'assurer que les filetages moulés pour les connexions par boulons sont positionnés avec précision pour un assemblage simple sur site.

- Emplacement des conduits ondulés et des boîtes électriques : veiller à ce que les sorties de conduits et les boîtes de jonction soient correctement alignées pour des installations électriques sans problème.

 Principales utilisations et scénarios d'application

Les aimants d'insertion pour éléments préfabriqués sont largement utilisés dans l'usine de préfabrication, partout où des éléments coulés sont nécessaires :

1. Panneaux muraux préfabriqués

Utilisés pour positionner les manchons de tuyauterie traversants, les boîtes de jonction électriques et les fixations pour murs-rideaux, les aimants pour manchons sont indispensables pour les façades architecturales où tous les points d'ancrage doivent être parfaitement alignés.

2. Dalles de plancher préfabriquées alvéolées et pleines

Utilisé pour fixer les prises pour les services MEP et les encastrements pour les supports de plafond, assurant un alignement précis entre les niveaux de plancher.

3. Poutres et colonnes préfabriquées

Utilisés pour positionner les points de levage, les fixations des assemblages en acier et autres douilles moulées, fournissant des interfaces précises pour les assemblages structurels ou mécaniques ultérieurs.

4. Escaliers préfabriqués

Utilisé pour créer des supports de fixation de mains courantes positionnés avec précision, garantissant ainsi une installation verticale et sécurisée des balustrades.

5. Balcons préfabriqués et unités de climatisation

Utilisé pour fixer avec précision les orifices de drainage, les raccords de mains courantes et autres éléments encastrés de service.

Avantages techniques : Résolution des problèmes du secteur

Face à la demande croissante de composants standardisés et de haute précision au sein du secteur de la construction préfabriquée en pleine expansion, les aimants à manchon sont apparus comme une solution à plusieurs problèmes persistants associés aux méthodes d'enrobage traditionnelles :

FAQ

1. Qu'est-ce qu'un aimant d'insertion préfabriqué exactement ?

Il s'agit d'un dispositif de fixation magnétique utilisé dans la production de béton préfabriqué pour maintenir en place des éléments encastrés — tels que des douilles filetées, des tuyaux en PVC et des boîtes électriques — contre un moule en acier pendant le coulage et la vibration du béton.

2. Comment puis-je savoir si l'aimant est suffisamment puissant pour mon application ?

Il est conseillé de choisir un aimant dont la force de maintien est au moins trois à cinq fois supérieure à la charge ou à la contrainte prévue lors des vibrations. La plupart des fabricants de qualité indiquent clairement leur force de détachement (par exemple, 100 kg, 500 kg) pour vous aider dans votre choix.

3. L'état du moule en acier affecte-t-il les performances de l'aimant ?

Oui, cela fait une grande différence. L'aimant doit être en contact direct et propre avec la surface en acier. Toute trace de rouille, d'huile ou de résidu de béton créera un entrefer et réduira la force d'attraction magnétique. Pour un résultat optimal, nettoyez toujours le moule et la base de l'aimant avant utilisation.

4. Ces aimants sont-ils réutilisables ou sont-ils à usage unique ?

Conçus pour une utilisation répétée et prolongée, ces aimants peuvent être dévissés du béton durci, nettoyés et réutilisés des centaines, voire des milliers de fois après démoulage, ce qui en fait une solution très économique sur le long terme.

5. Quelles sont les principales précautions de sécurité à prendre lors de leur manipulation ?

Évitez de les faire tomber, car le noyau magnétique est fragile et peut se fissurer. Conservez-les à l'abri des températures supérieures à 80 °C pour éviter toute démagnétisation et portez toujours des gants pour éviter les pincements, car les aimants puissants peuvent s'agglomérer avec une force considérable. Lorsqu'ils ne sont pas utilisés, rangez-les sur des supports non métalliques.
