Aimants de coffrage ou fixation par vis : quel système de coffrage est le meilleur ?

Dans l'industrie du béton préfabriqué, la méthode de fixation du coffrage est un facteur déterminant qui influe directement sur l'efficacité de la production, la précision des éléments et les coûts d'exploitation. Actuellement, deux technologies dominantes sont à l'avant-garde d'une révolution en matière d'efficacité : les aimants de coffrage et la fixation traditionnelle par vis et boulons. Cet article propose une comparaison pratique et approfondie de ces deux solutions.

Aimants obturateursUne révolution de l'efficacité

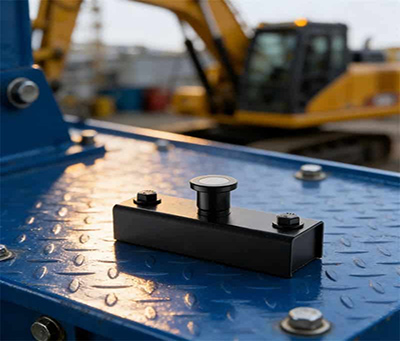

Un aimant de coffrage est un outil de fixation rapide conçu spécifiquement pour la production d'éléments préfabriqués en béton. On peut le comparer à un « super aimant » doté d'un interrupteur marche/arrêt. Ce dispositif de serrage magnétique se compose généralement d'un aimant permanent en néodyme-fer-bore (NdFeB), un matériau aux terres rares, enchâssé dans une enveloppe en acier. Sa fonction principale est de fixer temporairement le coffrage sur une table ou un bâti en acier avant le coulage du béton.

Principaux avantages

1. Gain de 70 % en efficacité d'installation : contrairement aux fixations par vis traditionnelles, qui nécessitent souvent perçage, soudure ou serrage manuel d'écrous, un aimant pour coffrage se pose simplement sur la table de coffrage métallique. Une simple pression sur l'interrupteur génère une force de serrage immédiate de 450 kg à plus de 3 100 kg. Un seul opérateur peut réaliser l'opération instantanément, sans aucun outil supplémentaire.

2. Zéro dommage à la structure métallique : La fixation par vis nécessite de percer ou de souder la table de coffrage en acier. À terme, cela dégrade la surface de la table et compromet la planéité des futurs composants. L’adsorption magnétique évite tout dommage mécanique, prolongeant considérablement la durée de vie de la structure métallique, un investissement précieux.

3. Flexibilité de production accrue : Un même système magnétique, utilisé avec des adaptateurs de différentes hauteurs, permet d’assembler des composants aux spécifications variées sur un même plateau en acier. Ceci élimine le besoin de moules usinés sur mesure pour chaque variante de produit, un avantage crucial pour les usines de préfabrication qui traitent une grande variété de produits en petites séries.

4. Retour sur investissement rapide : selon les données du secteur, le délai moyen d’amortissement d’un système d’aimants de coffrage est d’environ trois mois. Avec un entretien régulier, sa durée de vie peut dépasser trois ans.

Limitations d'utilisation :

• Sensibilité à la température : Les températures de fonctionnement doivent généralement être maintenues en dessous de 80 °C (176 °F), car une chaleur excessive peut entraîner une atténuation de la force magnétique.

• Exigences relatives à la surface : Le plateau en acier doit être propre et plat. Tout espace entre l’aimant et le plateau réduit considérablement la force de maintien. Par exemple, un espace de seulement 0,09 mm peut affaiblir sensiblement l’attraction magnétique.

• Coût initial : Le prix d’achat initial d’un aimant est supérieur à celui d’un boulon traditionnel. Cependant, les avantages opérationnels à long terme sont considérables.

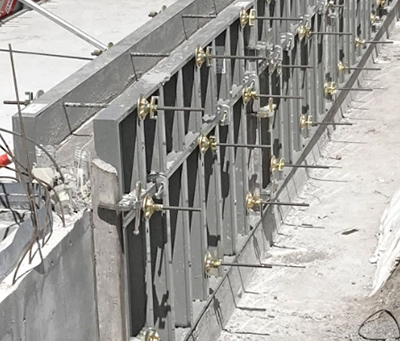

Fixation par vis : une référence traditionnelle et fiable

La fixation par vis est une méthode traditionnelle de maintien des coffrages dans la production d'éléments préfabriqués en béton. Avant la généralisation des systèmes magnétiques, de nombreuses usines utilisaient des vis ou des boulons pour fixer directement les panneaux de coffrage aux tables de coulage en acier. Ces fixations mécaniques maintiennent fermement le coffrage en place, empêchant tout mouvement lors du coulage du béton et des vibrations.

Principaux avantages

1. Adaptabilité aux charges extrêmes : Pour les composants ultra-lourds ou les applications soumises à une pression latérale très élevée sur le béton, le serrage mécanique efficace d’une vis assure une force de serrage stable, indépendante des variations de température. Dans ce domaine, les technologies magnétiques actuelles ne peuvent rivaliser pleinement.

2. Faible barrière à l'entrée : les boulons et écrous standard sont facilement disponibles et peu coûteux. L'investissement initial est bien inférieur à celui des systèmes magnétiques, ce qui fait de la fixation par vis une option viable pour les petites usines de préfabrication disposant d'une capacité de production ou de capitaux limités.

3. Grande résistance aux intempéries : les vis ne sont pas affectées par les résidus de béton, l’huile ou le durcissement à la vapeur à haute température. Leur entretien est relativement simple.

Défauts inhérents

• Coûts de main-d'œuvre élevés : la fixation d'un seul point à l'aide d'une vis peut prendre de 15 à 30 secondes. Pour un moule complexe, le temps cumulé peut considérablement ralentir le cycle de production.

• Dommages cumulatifs à la plateforme : Les opérations répétées de perçage et de soudage entraînent inévitablement une surface irrégulière sur le plateau en acier. À terme, cela peut nécessiter des réparations majeures coûteuses, voire le remplacement complet du plateau.

• Forte dépendance au travail manuel : des ouvriers qualifiés sont nécessaires pour utiliser correctement les clés dynamométriques afin de garantir un serrage constant et adéquat, ce qui ajoute un niveau de complexité et un risque d’erreur humaine.

Choisir la solution adaptée à vos besoins

Scénarios où les aimants pour obturateurs sont préférés :

• Production à grande échelle de panneaux muraux et de dalles de plancher préfabriqués standardisés.

• Usines dotées de coffrages métalliques de grande valeur nécessitant une protection à long terme.

• Lignes de production flexibles où les spécifications des produits varient fréquemment, nécessitant des changements de moules rapides.

• Les usines de préfabrication intelligentes misent sur l'automatisation et cherchent à rationaliser les flux de travail.

Scénarios où la fixation par vis reste le meilleur choix :

• Applications impliquant des charges extrêmes, telles que des composants de ponts ultra-lourds ou des pièces préfabriquées pour les centrales nucléaires.

• Conditions de fonctionnement avec des températures de cuisson à la vapeur dépassant constamment 100°C (212°F).

• Des usines de préfabrication en phase de démarrage, fonctionnant avec des budgets extrêmement limités.

En conclusion, dans l'industrie du béton préfabriqué, les aimants de coffrage s'imposent comme la solution de choix pour de nombreuses applications. Leur principal avantage réside non seulement dans l'amélioration de l'efficacité à un point précis, mais aussi dans la protection de l'élément central qu'est le coffrage métallique et dans la possibilité de modèles de production plus flexibles. Pour les usines de préfabrication dont la capacité de production annuelle dépasse 50 000 mètres cubes, le retour sur investissement d'un système d'aimants se concrétise généralement en trois à six mois.

Toutefois, le choix de la technologie doit toujours répondre aux besoins réels de production. Une approche hybride est souvent la meilleure pratique : utiliser des systèmes magnétiques pour optimiser l’efficacité des composants standard, tout en conservant la fixation par vis pour les applications spéciales exigeantes, comme solution de sécurité. Cette stratégie « fixation magnétique principale, fixation par vis secondaire » tire parti des avantages des deux méthodes et s’impose comme une pratique exemplaire reconnue dans l’industrie.
