Douille de levage filetée - Douille de fixation

Douille de levage filetée - Douille de fixation

Le dispositif de levage est un système de connexion spécial intégré aux structures en béton ou en acier, permettant le levage et la manutention sûrs et efficaces d'éléments lourds (dalles préfabriquées en béton, poutres, murs, équipements industriels, etc.). Il offre une interface standardisée permettant une connexion rapide des grues ou des élingues et une répartition uniforme des charges. C'est un composant essentiel de la construction modulaire moderne et du levage industriel.

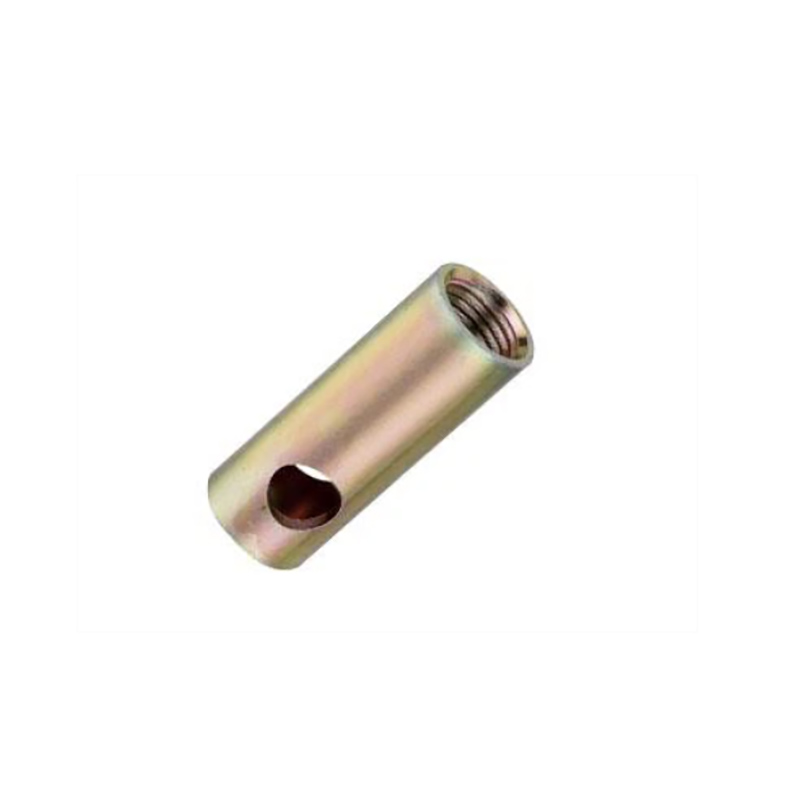

Le système comprend un manchon de levage intégré, percé latéralement sous la partie filetée, destiné à recevoir une barre d'armature positionnée et fixée à l'armature principale. Ce système offre à l'utilisateur un point d'ancrage sûr et fiable. Disponibles en acier inoxydable et en acier zingué pour une protection accrue contre la corrosion, ces manchons peuvent être fournis avec deux inserts en plastique. L'insert supérieur (en option) empêche la pénétration de saletés dans le filetage, tandis que l'insert inférieur (de série) empêche l'infiltration de béton lors du coulage.

Les douilles de levage sont largement utilisées dans la construction en béton préfabriqué, notamment pour lever des poutres, des murs, des dalles de plancher, etc.

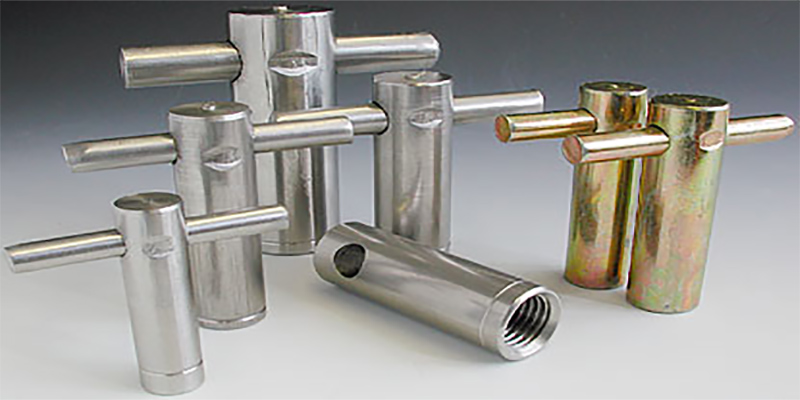

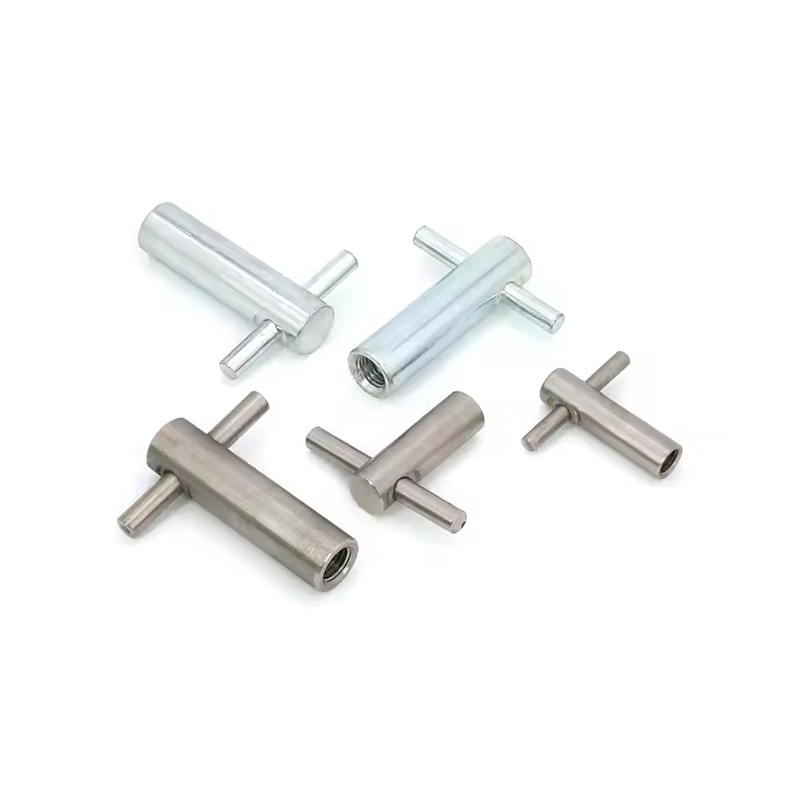

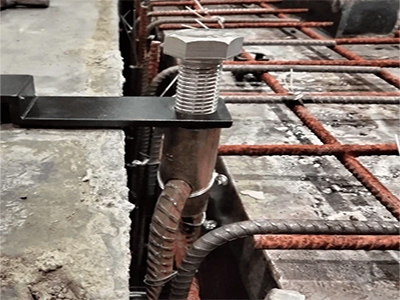

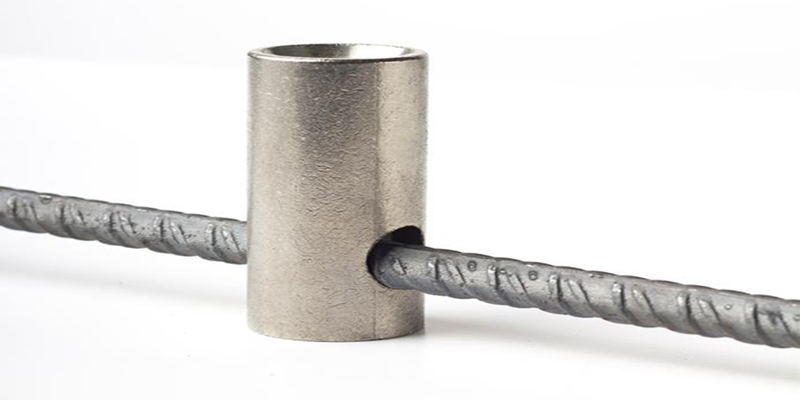

Une barre d'armature doit être insérée à travers le trou transversal pour transférer la charge dans le béton. Pour répartir les forces dans le béton, une barre d'armature coudée de BST 500 doit être insérée à travers le trou transversal des douilles de levage. La barre d'armature peut être étalée ou avoir des côtés parallèles.

Pour garantir la transmission locale des forces dans le béton, une certaine distance au bord doit être respectée ; pour des raisons de sécurité, l'épaisseur du panneau ne doit pas être inférieure à un certain minimum.

Dimensions et charges admissibles pour une résistance du béton de 15 N/mm²

Caractéristiques de la douille de levage

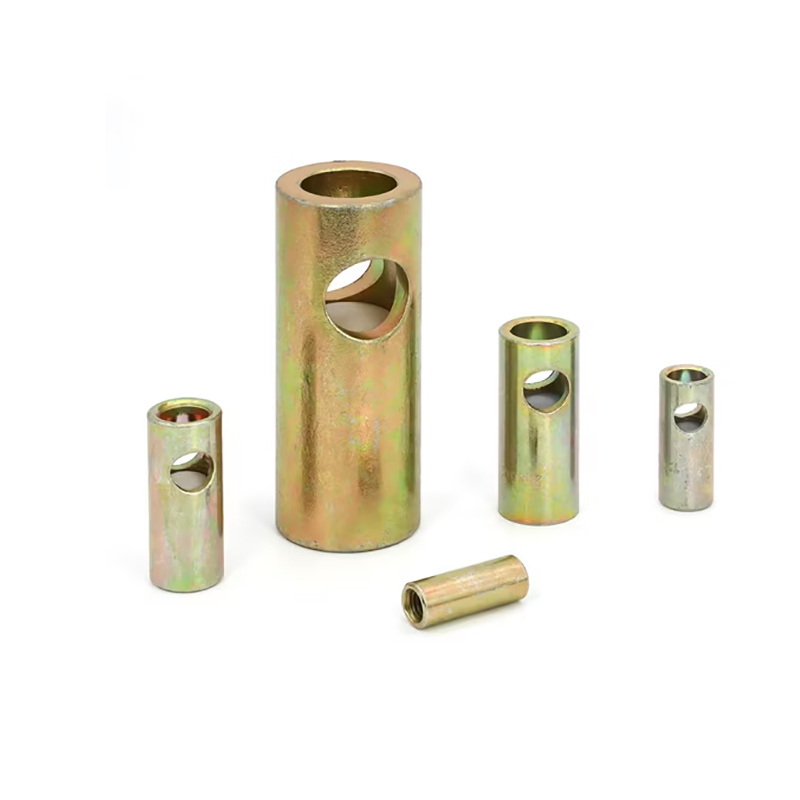

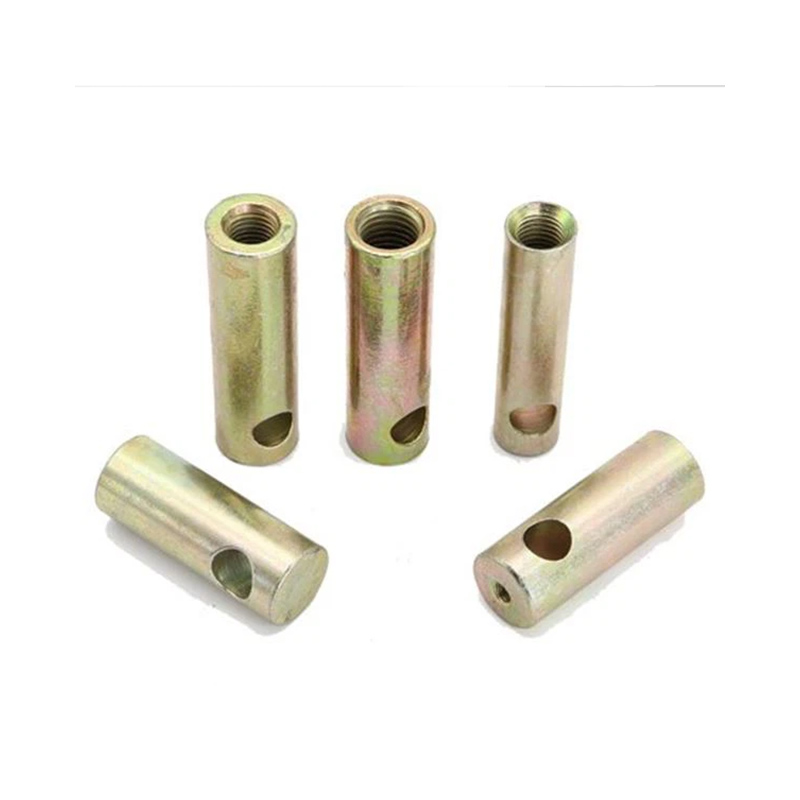

- Disponible en acier au carbone galvanisé de haute qualité ou en acier inoxydable
-Disponible avec filetage Rd ou filetage métrique sur commande spéciale.

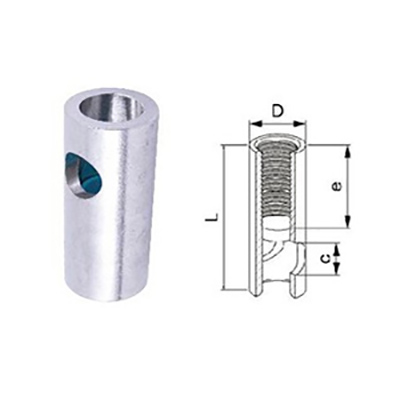

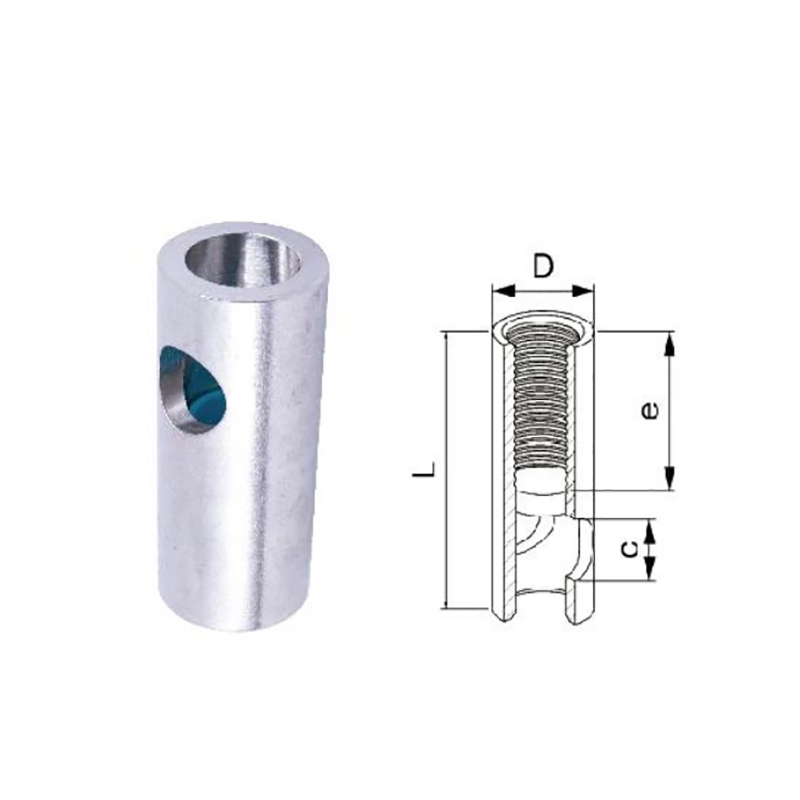

Spécifications de la douille de levage

Code	Taille	SWL	Dimensions (mm)
		KGS	L	E	D	C
LSC300112040	Rd12	500	40	22	16	8
LSC300116054	Rd16	1200	54	27	21	13
LSC300120069	Rd20	2000	69	35	27	15,5
LSC300124078	Rd24	2500	78	43	31	18
LSC300130103	Rd30	4000	103	56	40	21
LSC300136125	Rd36	6300	125	68	48	26,5
LSC300136145	Rd42	8000	145	80	54	32
LSC300152195	Rd52	12500	195	97	68	40
D'autres longueurs et filetages métriques sont disponibles sur demande.
L'acier inoxydable 304 (A2) et 316 (A4) sont disponibles sur demande.
Safety Factory est de 3:1

Utilisations principales

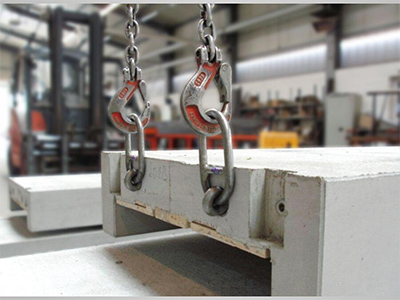

Levage de béton préfabriqué : points de levage standardisés intégrés aux panneaux muraux, escaliers, tuyaux et autres composants.

Installation de la structure métallique : soudée ou boulonnée aux poutres et colonnes en acier pour le levage des équipements.

Manutention d'équipements industriels : intégrée à la base des machines lourdes pour faciliter le transport et l'installation.
