Comment prévenir le déplacement des armatures dans la production de béton préfabriqué ?

Huit mesures clés pour prévenir le déplacement des barres d'armature

1. Utiliser des cadres de positionnement d'armatures de haute précision
Des gabarits d'assemblage ou des modèles de positionnement soudés spécifiques garantissent un espacement et un alignement réguliers des barres d'armature. Pour les éléments préfabriqués complexes (dalles composites et dalles à double T, par exemple), une ligne de soudage de treillis d'armatures à commande numérique est recommandée : elle assure des soudures robustes et des dimensions précises.

Conseil pratique : Calibrez régulièrement les cadres de positionnement (toutes les 100 pièces ou chaque semaine) et faites vérifier la première pièce par l'opérateur.

2. Sélectionner des entretoises d'armature de haute qualité

Matériau : Privilégier les entretoises en plastique haute résistance ou en mortier ; éviter celles fragiles à base de ciment.

Forme : Les entretoises en forme de roue ou coniques avec rainures agrippent fermement la barre et résistent au glissement.

Espacement : Maintenez un espacement entre les entretoises compris entre 500 mm et 800 mm ; placez les entretoises à la fois sur le dessous et sur les côtés.

3. Disposez correctement les barres de support (chaises) et les tirants.
Pour les éléments en treillis double couche ou de type dalle, prévoir un nombre suffisant d'armatures de support (chaises). Celles-ci doivent être solidement soudées ou ligaturées, l'espacement ne devant généralement pas excéder 1 m. Les barres d'armature verticales peuvent être fixées à l'aide d'étriers de positionnement soudés ou d'étais provisoires.

4. Optimiser la séquence de coulage du béton

Évitez de couler le béton directement sur l'armature ; déversez-le plutôt sur le bord du coffrage ou sur un déflecteur et laissez-le s'écouler.

Verser par couches, chacune de 300 à 500 mm d'épaisseur.

Pour les poutres ou les colonnes profondes, utilisez un tube plongeur ou un tube guide pour diriger le flux de béton.

5. Pratiques de contrôle des vibrations

Ne jamais poser le vibromasseur directement sur le renfort.

Éloignez le vibromasseur des entretoises pour éviter de les déplacer ou de les casser.

Utilisez un vibrateur à haute fréquence et faible amplitude. Vibrez jusqu'à ce que la surface du béton présente une couche de coulis et qu'il n'y ait plus de bulles d'air qui remontent.

6. Renforcer la rigidité et le verrouillage du coffrage
Le coffrage, notamment les coffrages latéraux, doit être suffisamment rigide (la pression latérale peut être calculée). Serrez les tirants et les dispositifs de serrage. Avant le coulage, vérifiez l'épaisseur des joints à l'aide d'une jauge d'épaisseur afin d'éviter les éclatements qui pourraient repousser les armatures vers l'extérieur avec le coffrage.

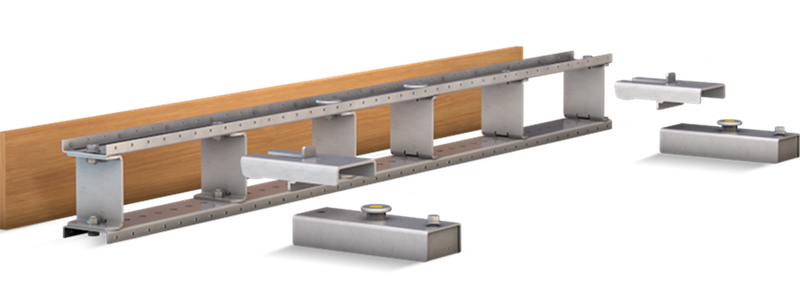

7. Utiliser un système de fixation magnétique (pour les moules en acier)
Sur des palettes plates en acier, solides supports magnétiques Des aimants peuvent également fixer les extrémités des barres ou les entretoises. Cette méthode permet un réglage flexible et un positionnement précis, idéal pour une production standardisée.

8. Assurer un séchage et une protection adéquats dès le plus jeune âge.
Ne pas déplacer ni heurter l'élément avant que le béton n'ait atteint sa prise initiale. Si un démoulage anticipé est nécessaire, attendre que le béton ait acquis une résistance suffisante (généralement ≥ 5 MPa). Pendant la cure à la vapeur, éviter que les gouttes de condensation n'entrent en contact avec les armatures.

Inspection et correction de la qualité

Avant de couler : Utilisez un mètre ruban et une règle pour vérifier l'épaisseur du revêtement, l'espacement des barres et le nombre de barres de support.

Pendant le versement : désigner une personne chargée de surveiller en permanence ; arrêter et rectifier immédiatement en cas de problème.

Après démoulage : vérifier aléatoirement l'épaisseur du revêtement dans les zones clés à l'aide d'un scanner d'armatures.

En cas de léger déplacement, il est possible de le corriger par un burinage local, un repositionnement et un jointoiement. Un déplacement important, en revanche, implique la mise au rebut de la pièce ; il ne faut faire aucun compromis.

« Mieux vaut prévenir que guérir » : cet adage est particulièrement vrai pour la production d'éléments préfabriqués en béton. Le déplacement des armatures peut paraître anodin, mais il peut engendrer une série de problèmes de qualité. Grâce à des outils de positionnement de haute précision, des paramètres de processus optimisés et un contrôle rigoureux à chaque étape, vous pouvez éliminer définitivement ce défaut tenace. Nous espérons que ces huit mesures apporteront des améliorations tangibles à la qualité de votre ligne de production d'éléments préfabriqués.
