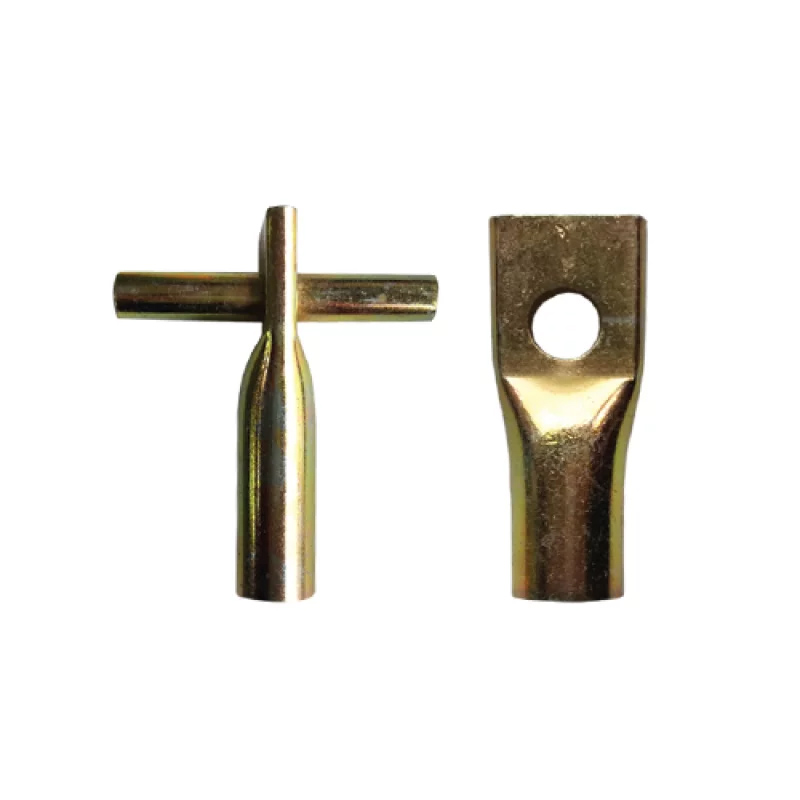

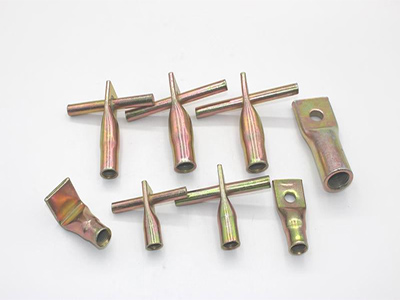

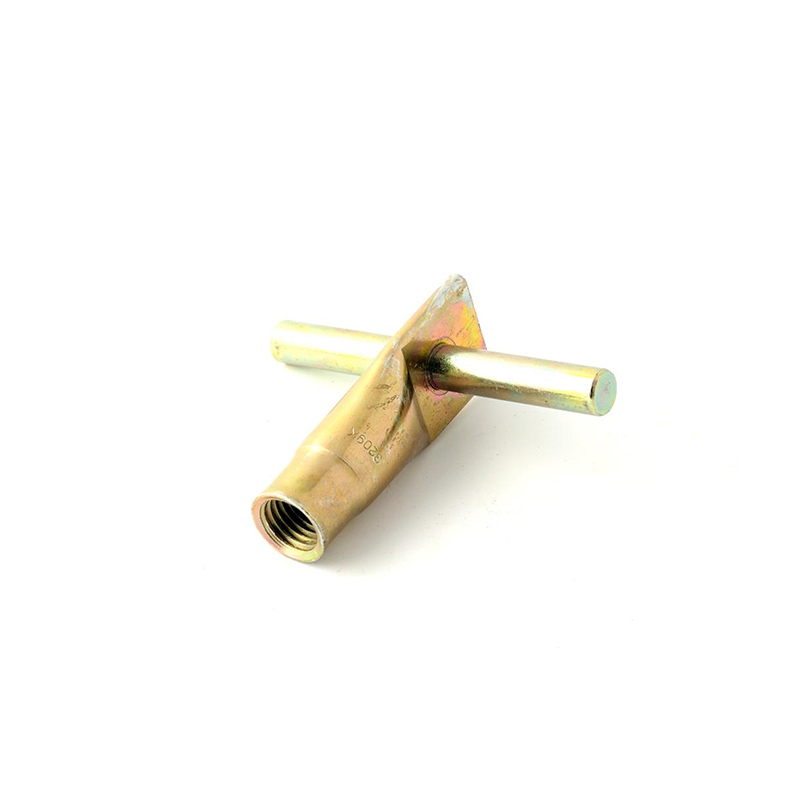

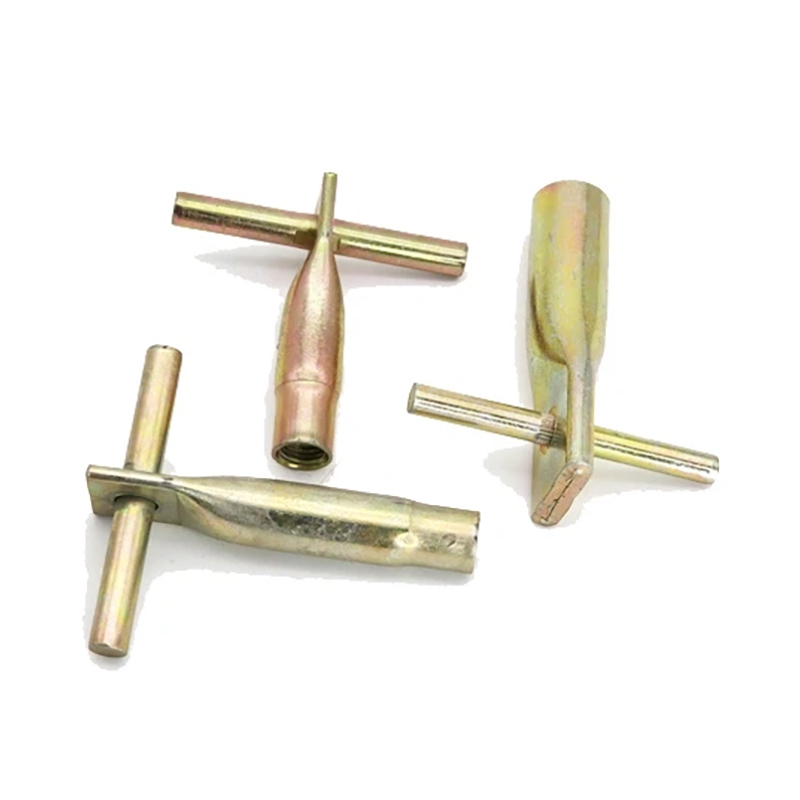

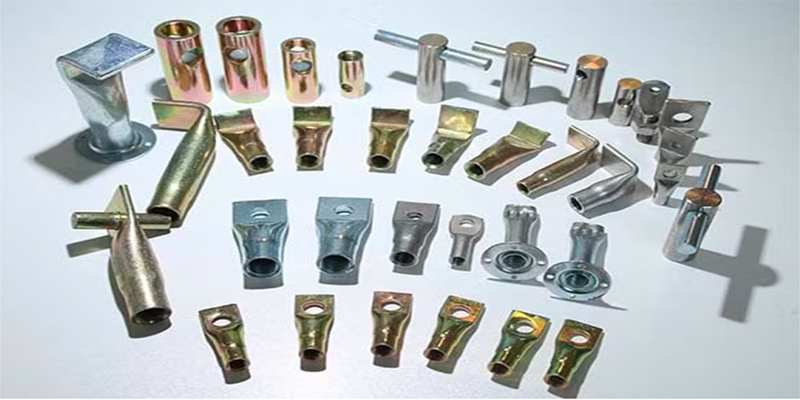

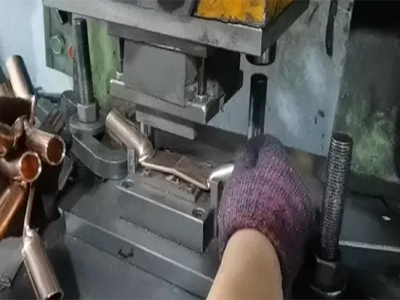

+86 -13559234186La douille de fixation avec goupille transversale est un dispositif de connexion utilisé pour l'installation d'éléments préfabriqués en béton. Elle fixe les éléments préfabriqués à la structure en béton grâce à des goupilles transversales, sans nécessiter de renfort supplémentaire, et permet un assemblage rapide et fiable.
Numéro d'article :
Fixing Socket With Cross PinCommande (MOQ) :
500Origine du produit :
chinaDélai de mise en œuvre :
7-10daysDouille de fixation avec goupille transversale
La douille de fixation avec goupille transversale est un composant de connexion mécanique, généralement utilisé pour fixer ou verrouiller deux pièces afin d'empêcher tout mouvement relatif (rotation ou mouvement axial). Son principe de base est de former une connexion mécanique fiable en insérant une goupille transversale dans la douille. La douille est un composant cylindrique creux, généralement percé d'un trou transversal. La goupille transversale est une broche métallique insérée verticalement ou transversalement dans le trou de la douille pour verrouiller les composants internes (arbres, boulons, etc.).
Principe technique
La douille de fixation à goupille transversale relie l'élément préfabriqué à la structure en béton par l'intermédiaire d'une goupille transversale. Cette goupille est insérée dans le trou prévu à cet effet et transmet la force directement au béton par l'intermédiaire de la douille, assurant ainsi une connexion stable. Cette conception simplifie non seulement le processus de construction, mais améliore également la fiabilité et la sécurité de la connexion.
Spécification
Code | Taille | SWL | Dimensions (mm) | |||
KGS | L | D | g | e | ||
LSC310108040 | M8 | 200 | 40 | 11 | 8,5 | 8 |
LSC310108050 | 250 | 50 | ||||
LSC310110050 | M10 | 350 | 50 | 13 | 9..5 | 10 |
LSC310110060 | 450 | 60 | ||||
LSC3101120060 | M12 | 500 | 60 | 16 | 10,5 | 12 |
LSC3101120070 | 600 | 70 | ||||
LSC310116070 | M16 | 700 | 70 | 22 | 12,5 | 16 |
LSC310116080 | 800 | 80 | ||||
LSC310120100 | M20 | 1250 | 100 | 27 | 14,5 | 20 |
LSC310120120 | 120 | |||||
LSC310124120 | M24 | 1700 | 120 | 32 | 24 | |
LSC310124150 | M30 | 2600 | 150 | 42 | 17,5 | 30 |
L'acier inoxydable 304(A2)/316(A4) est disponible sur demande | ||||||
Le facteur de sécurité est de 3:1 |
Caractéristiques principales
Installation rapide : la douille de fixation à goupille transversale est conçue pour une connexion rapide de composants préfabriqués, avec une large plage de tolérance d'installation, qui peut s'adapter aux erreurs de construction sur site, et le processus d'installation est simple et rapide.
Pas besoin de renfort supplémentaire : cette douille peut transmettre directement la force dans le béton sans renfort supplémentaire, économisant ainsi les coûts de matériaux et le temps de construction.
Capacité de charge élevée : la conception de la goupille transversale peut transmettre efficacement les forces axiales et de cisaillement et convient aux occasions avec des forces de traction et de cisaillement élevées.
Forte durabilité : il est généralement fabriqué en acier à haute résistance ou en acier inoxydable, avec une bonne résistance à la corrosion et une bonne durabilité, adapté à une utilisation dans des environnements humides ou corrosifs.
Large gamme d'applications : il convient à une variété de composants en béton préfabriqué, tels que les murs préfabriqués, les poutres, les colonnes et les dalles, en particulier pour les grands projets tels que les immeubles de grande hauteur, les ponts, les tunnels, etc.
Lors de l'installation d'éléments préfabriqués, la douille de fixation à goupille transversale présente des avantages significatifs, qui se manifestent principalement comme suit :
Installation rapide : L'installation de la douille de fixation à goupille transversale est très simple. Il suffit d'aligner le trou prévu sur le composant préfabriqué avec la douille, d'insérer la goupille transversale et de la fixer. Cette méthode de connexion rapide réduit considérablement le temps d'installation et améliore l'efficacité de la construction.
Travail sur site réduit : Par rapport aux armatures en acier traditionnelles, la douille de fixation à goupille transversale ne nécessite pas de liaison compliquée de barres d'acier ni de coulage de béton, ce qui réduit les travaux humides sur site et réduit la difficulté de construction.
Forte adaptabilité : la douille de fixation à goupille transversale a une large plage de tolérance d'installation, qui peut s'adapter aux erreurs de construction sur site et réduire les retouches causées par une inadéquation de taille.
Capacité de charge élevée : la conception de la goupille transversale peut transmettre efficacement les forces axiales et de cisaillement, garantir que la connexion entre les composants préfabriqués est stable et fiable et peut résister à des forces de tension et de cisaillement élevées.
Forte durabilité : la douille de fixation à goupille transversale est généralement fabriquée en acier à haute résistance ou en acier inoxydable, présente une bonne résistance à la corrosion et une bonne durabilité et convient à une utilisation dans des environnements humides ou corrosifs.
Remarques
Exigences d'installation : Assurez-vous que la résistance du béton est ≥ 25 N/mm² et que le diamètre du trou et la goupille correspondent précisément pour éviter le desserrage.
Restrictions applicables : Ne convient pas aux scènes nécessitant un alignement de haute précision, comme les sols, et ne doit pas être utilisé seul dans les pièces porteuses clés sans approbation technique.
