Aimants intégrés ou méthodes de fixation traditionnelles : quelle méthode est la meilleure pour la production d’éléments préfabriqués en béton ?

Dans la production d'éléments préfabriqués en béton, le choix de la méthode de fixation du moule influe directement sur l'efficacité de la production, la qualité des produits et les coûts d'exploitation. Les méthodes de fixation mécaniques traditionnelles, telles que les vis et les écrous, sont largement utilisées depuis longtemps. Cependant, avec le développement de la construction industrialisée, Insérer des aimants et Aimants obturateurs Les matériaux à base d'aimants permanents à haute résistance aux terres rares gagnent progressivement en popularité dans l'industrie. Cet article compare ces deux méthodes de fixation sous différents angles afin de vous aider à choisir la solution de production la plus adaptée.

I. Que sont les systèmes de fixation magnétique intégrés et les méthodes de fixation traditionnelles ?

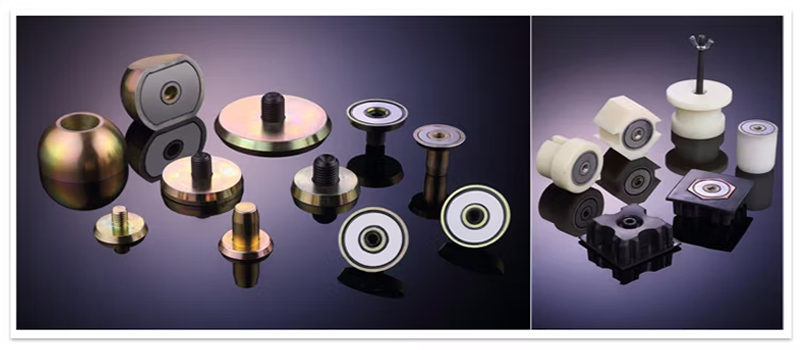

Un aimant intégré est un dispositif de fixation magnétique spécialement conçu pour la production d'éléments préfabriqués en béton. Il sert principalement à fixer diverses pièces encastrées, telles que des boîtes de jonction, des conduits, des manchons de levage et des connecteurs.

Structure de base

- Matériau de l'aimant permanent : Utilise des aimants néodyme fer bore (NdFeB) haute performance, générant une forte attraction.

- Corps de protection en caoutchouc/nylon : Une combinaison unique de caoutchouc et d'aimants permet de créer presque n'importe quelle forme.

- Système de commutation : La force magnétique est commandée par un levier ou un bouton, ne nécessitant aucune alimentation externe.

Principe de fonctionnement : Lorsque l’aimant est en marche, sa surface d’adsorption inférieure adhère fermement au moule en acier ou à la plateforme de production, générant une forte force d’attraction (généralement de 20 kg à 2 100 kg). Une fois la force magnétique désactivée, l’aimant peut être facilement retiré sans endommager la plateforme.

Les méthodes de fixation traditionnelles consistent principalement à fixer le moule latéral à la plateforme de production par boulonnage, soudage ou perçage et insertion de pièces encastrées. Le boulonnage nécessite le perçage du moule ou de son support, tandis que le soudage requiert un travail à chaud ; ces deux méthodes impliquent une main-d’œuvre importante. Dans les structures préfabriquées en béton armé, les pièces encastrées (plaques d’acier, cornières, etc.) sont généralement ancrées au béton à l’aide de barres d’ancrage. La taille de la soudure et la longueur de la barre d’ancrage doivent être déterminées en fonction de l’effort axial ou de cisaillement transmis. Bien que les assemblages boulonnés et soudés assurent une fixation fiable, leur mise en œuvre est relativement complexe et exige un certain niveau d’expertise technique.

II. État actuel des méthodes de fixation traditionnelles Les méthodes de fixation traditionnelles comprennent principalement :

III. Comparaison de l'efficacité : les boîtes magnétiques offrent des avantages significatifs

Dans les lignes de production de béton préfabriqué, le montage et le démontage des moules sont souvent les étapes les plus chronophages. Les boîtes magnétiques offrent un avantage considérable à cet égard.

D'après les données de production réelles, une usine de composants traditionnelle utilisant des méthodes conventionnelles pour fabriquer des composants sur une plateforme de moule de 6 m × 4 m met environ 1,5 heure pour assembler une seule pièce, produisant seulement 6,6 ensembles par jour en 10 heures, avec 5 opérateurs. En revanche, une autre usine de composants industrialisée utilisant des boîtes magnétiques fixes peut assembler une plateforme de moule de 9 m × 3,5 m en seulement 12,5 minutes, produisant 48 ensembles par jour avec seulement 3 opérateurs. D'autres données comparatives montrent que la ligne d'assemblage utilisant des boîtes magnétiques fixes est 7,27 fois plus rapide que la méthode traditionnelle.

Plus précisément, les boîtiers magnétiques peuvent être fixés et retirés en quelques secondes, réduisant ainsi le temps de réglage des postes de travail d'une heure à moins de dix minutes. Le système de gabarit magnétique permet une fixation instantanée, éliminant le besoin de boulons, de soudure et toute perte de temps. À l'inverse, les installations traditionnelles fixées par boulonnage sont difficiles, longues et nécessitent beaucoup de main-d'œuvre.

IV. Protection des équipements : Fixation non destructive vs. Dommages permanents

Il s'agit là de la différence fondamentale entre les deux méthodes en matière de protection des équipements.

Les boîtes magnétiques utilisent un puissant aimant pour fixer le moule à son support, évitant ainsi de percer le moule ou le support. Ce procédé préserve l'intégrité du moule et du support, prolongeant considérablement leur durée de vie. L'adsorption magnétique est une méthode de fixation non destructive qui protège la surface de la table de travail en acier tout en permettant un réglage rapide.

Les méthodes traditionnelles nécessitent de percer des trous dans le moule ou la plateforme, puis de les fixer à l'aide de boulons, ce qui engendre des dommages permanents. À terme, cela provoque des irrégularités de surface sur les composants, réduisant ainsi la durée de vie du moule et de la plateforme et augmentant les coûts. De plus, les perçages fréquents entraînent progressivement une perte de planéité de la table de travail, affectant la précision et la stabilité de la production ultérieure.

V. Scénarios d'application recommandés

Scénarios de choix des aimants intégrés :

- ✅ Production standardisée à grande échelle : composants répétitifs tels que panneaux muraux, dalles de plancher, poutres et colonnes

- ✅ Lignes de production automatisées : Utilisation de bras robotisés et d'équipements automatisés

- ✅ Réglages de moules à haute fréquence : Lignes de production nécessitant des changements fréquents de taille de moule

- ✅ Exigences de haute précision : Composants présentant des exigences strictes en matière de précision de positionnement des pièces intégrées

- ✅ Besoins en matière de protection des plateformes : Usines souhaitant prolonger la durée de vie de leurs plateformes en acier

Scénarios où les méthodes de réparation traditionnelles restent viables :

- ⚠️ Petits projets temporaires : faible volume de production, utilisation peu fréquente des moules

- ⚠️ Composants de forme spéciale : composants sur mesure de formes non standard ou irrégulières

- ⚠️ Systèmes de moules en bois : les moules non en acier ne peuvent pas être fixés magnétiquement

- ⚠️ Budget extrêmement limité : petits ateliers avec un investissement initial limité

VI. Tendances et conclusions du secteur

Compte tenu de l'état actuel du développement industriel, les systèmes de fixation magnétique intégrés s'imposent comme la solution privilégiée des usines modernes de préfabrication de béton. Leurs principaux avantages sont les suivants :

1. Révolution d'efficacité : Réduction du temps de fixation des moules de plusieurs minutes à quelques secondes.

2. Assurance qualité : La standardisation des opérations réduit les erreurs humaines et améliore la constance des produits.

3. Optimisation des coûts : Bien que l'investissement initial soit plus élevé, les coûts de main-d'œuvre et de maintenance à long terme sont considérablement réduits.

4. Protection de la plateforme : Les caractéristiques zéro dommage prolongent la durée de vie des coûteuses plateformes en acier.

5. Préparation à l'automatisation : jeter les bases de l'industrie 4.0 et de la fabrication intelligente.

Il est toutefois important de noter que les systèmes magnétiques ne constituent pas une solution miracle. Pour certaines applications spécialisées, les méthodes traditionnelles conservent toute leur valeur. La meilleure pratique consiste à combiner différentes configurations en fonction des besoins spécifiques de production : adopter pleinement les systèmes de fixation magnétique sur les lignes de production standardisées à grand volume, tout en préservant la flexibilité des méthodes traditionnelles pour les projets spéciaux en petites séries.
