Choisir le bon fil de ligature pour votre machine à ligaturer les barres d'armature : un guide pratique

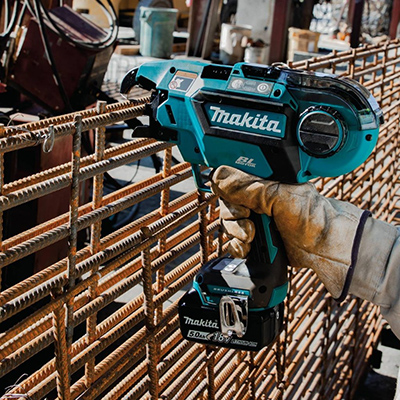

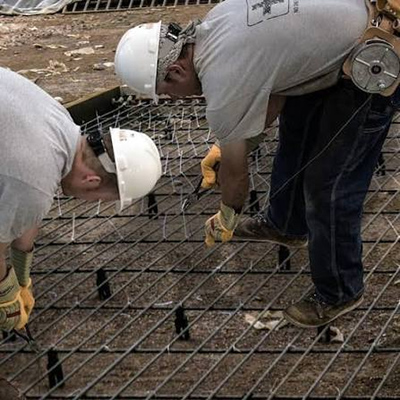

Dans la construction en béton armé, le cerclage des barres d'armature est une étape cruciale. Face à la demande croissante d'efficacité sur les chantiers, les machines à cercler les barres d'armature entièrement automatiques remplacent rapidement les méthodes manuelles traditionnelles, s'imposant comme de véritables atouts pour la productivité. Mais tout comme une voiture a besoin du carburant adéquat, pour optimiser les performances de votre machine à cercler, il est essentiel de choisir le bon fil de cerclage.

Aujourd'hui, nous allons vous expliquer comment choisir le « partenaire » le plus adapté à votre machine à ligaturer les barres d'armature.le fil de ligature elle-même.

fil de ligature: Bien plus que du « fil de fer »

On croit souvent, à tort, que le fil de ligature est un simple fil de fer ordinaire. En réalité, le fil conçu spécifiquement pour les machines à ligaturer automatiques répond à des exigences strictes en matière de matériau, de diamètre et de méthode d'enroulement. Son rôle principal n'est pas d'accroître la résistance structurelle, mais de maintenir fermement les barres d'armature dans leur position lors du coulage du béton, évitant ainsi tout déplacement dû aux vibrations ou au poids du béton frais.

Quatre facteurs clés à prendre en compte

1. Diamètre : De 0,8 mm à 1,6 mm — Petites différences, grandes conséquences

Le diamètre du fil est la spécification la plus critique à respecter. Trop fin, il manque de résistance à la traction et se casse facilement ; trop épais, il risque de dépasser la capacité de la machine, entraînant des bourrages, voire des dommages mécaniques.

• 0,8 mm (environ calibre 21) : Il s’agit du calibre standard pour la plupart des machines à ligaturer les barres d’armature portatives de petite et moyenne taille. Il est généralement utilisé pour ligaturer des barres d’armature jusqu’à 12 mm de diamètre, la machine compensant la finesse du fil par plusieurs tours (par exemple, 3 tours) afin de garantir une force de maintien suffisante.

• 1,0 mm (calibre 19 environ) : couramment utilisé dans les systèmes de reliure à double fil ou pour les applications exigeant une résistance accrue des joints. Certaines marques professionnelles, comme MAX, préconisent le fil de calibre 19 pour sa capacité à réaliser des reliures plus solides et plus fiables grâce au double enroulement.

• 1,6 mm : réservé presque exclusivement aux applications intensives. Les systèmes automatisés avancés comme le X-TIE utilisent un fil de 1,6 mm — deux fois le diamètre du fil de ligature manuel classique — offrant une résistance au cisaillement proche de celle des joints soudés, ce qui le rend idéal pour les grandes cages d’armature dans les travaux de structure critiques.

En résumé : consultez toujours le manuel d’utilisation de votre machine pour confirmer la plage de diamètres de fil prise en charge.

2. Matériaux et traitement de surface : le recuit est essentiel ; la galvanisation dépend de l’environnement.

Le matériau du fil influe directement sur sa flexibilité, sa maniabilité et sa durabilité à long terme.

• Fil de fer noir recuit (également appelé fil traité au feu) : C’est le type le plus couramment utilisé. Le recuit assouplit le fil, le rendant plus souple et plus facile à tordre et à nouer. Il offre de bonnes performances de nouage à un prix abordable et convient parfaitement à la plupart des applications intérieures ou générales.

• Fil de ligature galvanisé : recouvert d’une couche de zinc pour une résistance supérieure à la corrosion. Si votre projet se situe en zone côtière, dans des régions à forte humidité ou pour des structures soumises à des exigences de durabilité strictes, le fil galvanisé est le choix idéal : il permet d’éviter les risques cachés liés à la dégradation du fil par la rouille au fil du temps.

• Fil revêtu d'époxy ou à revêtement spécial : réservé aux environnements extrêmes où la résistance à la corrosion est primordiale, tels que les usines chimiques ou les projets d'ingénierie marine.

3. Compatibilité : La règle d'or est « spécifique à la machine »

Il est essentiel de souligner ce point : les machines à nouer automatiques nécessitent presque toujours du fil enroulé sur une bobine spéciale, et non pas n'importe quelle bobine de fil de fer disponible dans le commerce.

• Bobines exclusives : Le fil est enroulé avec précision sur des bobines de taille et de forme spécifiques afin d’assurer une alimentation fluide et continue dans le mécanisme d’alimentation interne de la machine.

• Tendance à la standardisation : La bonne nouvelle est que de nombreuses machines courantes (en particulier les modèles domestiques répandus basés sur des conceptions japonaises) utilisent désormais des dimensions de bobine de plus en plus standardisées, ce qui rend le fil de remplacement largement disponible auprès de fournisseurs tiers.

4. Détection intelligente et contrôle de la longueur du câble

Certains modèles haut de gamme sont dotés de fonctions intelligentes qui détectent le diamètre de la barre d'armature et ajustent automatiquement la longueur de fil distribuée pour chaque nœud. Cette fonction « utilisation optimale » minimise le gaspillage et maximise le nombre de ligatures par bobine. Si votre machine est compatible avec cette fonction, l'utilisation du fil recommandé ou certifié par le fabricant vous permettra d'en tirer le meilleur parti.

Stratégie de sélection basée sur des scénarios

Fil de ligature et efficacité : combien de liens par bobine ?

Connaître le nombre théorique de liens par bobine facilite la budgétisation, la logistique et la gestion des stocks sur site. Ce nombre dépend principalement du diamètre du fil et du nombre de tours par lien (simple ou double).

Contrôle de la qualité et idées fausses courantes

Trois pièges à éviter

• "Plus épais, c'est toujours plus résistant" : Un fil surdimensionné (par exemple, > 1,6 mm) peut empêcher la machine de s'engager correctement ou même endommager la surface de l'armature lors du ligature, compromettant ainsi la résistance de l'adhérence au béton.

• « Éviter les étriers permet d’économiser des matériaux » : Les nœuds porteurs critiques, tels que les jonctions poutre-poteau et les angles, doivent être armés d’étriers à chaque intersection. L’utilisation d’étriers non reliés par des barres d’armature n’est acceptable que dans les zones non soumises à des contraintes importantes (par exemple, les zones centrales des dalles de plancher), et même dans ce cas, l’espacement ne doit pas dépasser trois fois le diamètre de l’armature.

• « Plus c'est serré, mieux c'est » : après avoir serré le nœud, laissez 2 à 3 tours de fil à l'extrémité. Un serrage excessif peut endommager la barre d'armature ; un serrage insuffisant ne permet pas de la fixer correctement.

Critères d'acceptation sur site (basés sur la norme GB 50204-2015)

• Le nombre total de liens manquants ou desserrés ne doit pas dépasser 10 % de tous les joints noués, et ces défauts ne doivent pas être concentrés dans une seule zone.

• La longueur de recouvrement à chaque joint noué doit respecter le minimum spécifié, avec des liens fermes appliqués au centre et aux deux extrémités de la zone de recouvrement.

Choisir le bon fil de ligature ne se limite pas à garantir sa qualité ; il s’agit aussi d’optimiser le potentiel de votre machine à ligaturer automatique en termes de rapidité, de fiabilité et de rentabilité. Nous espérons que ce guide vous aidera à faire des choix éclairés, pour des travaux d’armature efficaces, sûrs et réalisés dans les délais.
