Une analyse complète de Concrete Spacer

Dans notre quotidien, nous voyons des gratte-ciels, des ponts, des tunnels et autres structures architecturales partout. Leur présence imposante est le fruit d'innombrables calculs précis et d'une construction rigoureuse. Parmi ces éléments, un élément apparemment insignifiant, mais crucial : l'entretoise en béton. Aujourd'hui, nous allons nous intéresser à ce « gardien invisible » de l'architecture, discret mais indispensable.

Tout d’abord, que sont les dalles de béton ?

Les plots de béton, aussi appelés plots d'armature ou plots de recouvrement, sont de petits éléments préfabriqués utilisés pour fixer les barres d'armature lors du coulage du béton. Leur fonction principale est de maintenir une certaine distance entre les barres d'armature et le coffrage, formant ainsi un revêtement de béton. Ce revêtement protège les barres d'armature de l'exposition à l'air, empêchant ainsi l'oxydation et la rouille qui pourraient compromettre la sécurité de la structure.

Deuxièmement, pourquoi les dalles en béton sont-elles nécessaires ?

Assurer l'épaisseur de l'enrobage : L'épaisseur de l'enrobage est un paramètre clé des spécifications de conception, car elle influence directement la durabilité et la portance de la structure. Les patins empêchent les barres d'armature de se déplacer pendant le coulage, permettant ainsi un contrôle précis de l'épaisseur de l'enrobage.

Amélioration de la durabilité structurelle : une couverture suffisante empêche efficacement la corrosion due aux substances corrosives telles que l'humidité et les ions chlorure, prolongeant ainsi la durée de vie du bâtiment.

Amélioration de la résistance au feu : le revêtement en béton fournit une isolation thermique aux barres d'armature lors d'un incendie, empêchant un ramollissement rapide et pouvant conduire à un effondrement structurel.

Les dalles de béton peuvent être classées en différents types en fonction de leur matériau et de leur forme :

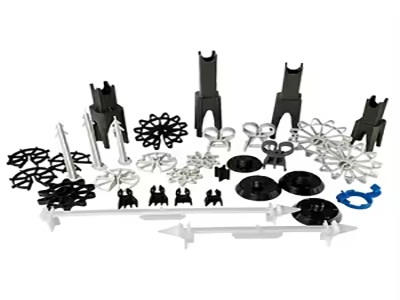

tampons en plastiqueLéger et économique, il convient à la construction résidentielle générale. Les formes courantes sont en forme de fleur de prunier, ronde et d'engrenage.

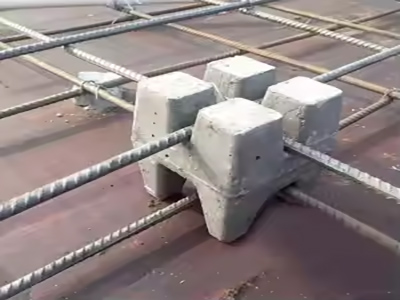

Dalles en béton : Fabriquées dans le même matériau que la structure principale, elles évitent la dilatation et la contraction thermiques ou les problèmes de compatibilité chimique causés par les différences de matériaux et sont souvent utilisées dans des projets critiques.

Tampons métalliques : Généralement fabriqués en acier galvanisé, ils offrent une résistance élevée mais nécessitent une prévention contre la rouille.

Tampons en matériaux composites : tels que les tampons renforcés de fibres, qui présentent les caractéristiques de légèreté et de haute résistance.

Enfin, comment choisir et utiliser les dalles en béton ?

1. Comment choisir des dalles de béton ? (L'art de la sélection)

Des coussinets mal choisis non seulement ne protégeront pas, mais pourraient même devenir le maillon faible de la structure. Quatre facteurs clés doivent être pris en compte lors du choix :

A. Sélectionnez en fonction de l'épaisseur de couverture requise dans la conception

Il s'agit du principe fondamental. La hauteur (H) de la dalle doit correspondre exactement à l'épaisseur de l'enrobage en béton spécifiée dans les plans de conception. Par exemple, si la conception exige une épaisseur d'enrobage de 25 mm pour une poutre, une dalle de 25 mm doit être choisie ; les dalles de 20 ou 30 mm ne peuvent pas être substituées. Les dalles sont généralement clairement identifiées avec leurs spécifications.

B. Sélectionnez en fonction de l'emplacement structurel et du type de composant

Les différents composants sont soumis à des forces différentes, il convient donc de sélectionner différentes formes de coussinets pour garantir la stabilité :

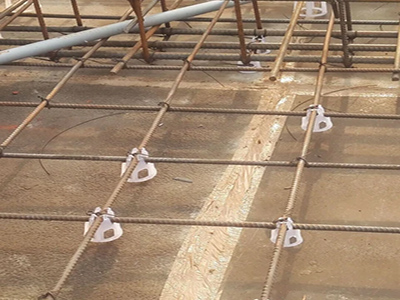

* Pour les éléments plats tels que les dalles et les murs : utilisez des patins en forme de fleur de prunier, ronds ou en huit. Ces patins offrent une grande surface de contact avec le coffrage, assurent une excellente stabilité et réduisent le risque de laisser des traces visibles sur la surface de l'élément.

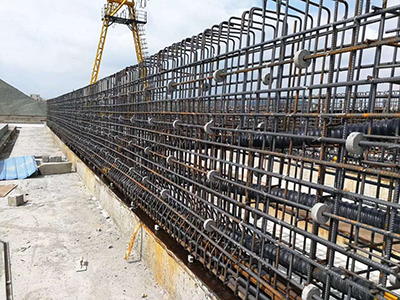

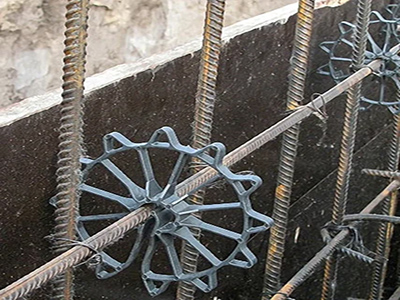

* Pour les éléments verticaux tels que les poutres et les poteaux : des entretoises en forme d'engrenage ou des rondelles en plastique haute résistance sont recommandées. Ces entretoises se fixent solidement aux barres d'armature et résistent au délogement lors du coulage du béton.

* Zones spéciales : Pour les zones avec des barres d'armature extrêmement denses, telles que les joints et les ancrages de câbles précontraints, des entretoises composites haute résistance à contact ponctuel ou des entretoises sur mesure peuvent être utilisées pour assurer un remplissage et un compactage du béton en douceur.

C. Sélection basée sur les propriétés du matériau d'espacement

* Résistance : La résistance à la compression de l'entretoise doit être supérieure à la résistance nominale du béton en vrac. Sinon, l'entretoise s'écrasera lors du coulage et des vibrations, provoquant le déplacement des barres d'armature et la perte d'épaisseur de la couche protectrice.

* Durabilité et compatibilité :

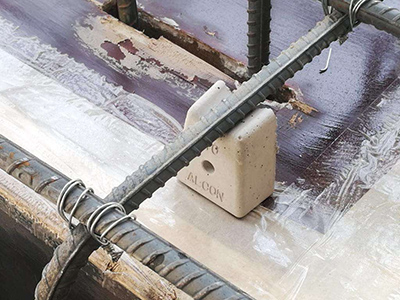

* Entretoises en béton : Elles sont fabriquées dans le même matériau que le béton en vrac, ont le même coefficient de dilatation thermique et offrent une durabilité optimale. Elles sont souvent utilisées dans les projets critiques.

* Entretoises en plastique : Elles sont économiques et légères, mais leur résistance aux UV et au vieillissement doit être prise en compte pour garantir des performances stables pendant la construction.

* Entretoises composites (telles que renforcées de fibres) : Elles offrent une résistance élevée et une résistance à la corrosion, ce qui en fait le choix idéal pour les projets de haute performance.

* Entretoises métalliques : Elles doivent subir un traitement antirouille tel que la galvanisation ou le revêtement époxy. L'acier ordinaire non traité ne doit pas être utilisé afin d'éviter l'expansion de la rouille et la fissuration du béton.

D. Sélection basée sur les conditions environnementales

Pour les environnements soumis à l'humidité, à l'exposition aux ions chlorure (comme au bord de mer) ou à d'autres milieux corrosifs, choisissez des entretoises avec une excellente résistance à la corrosion, telles que des entretoises en béton haute performance ou des entretoises composites, pour éviter que les entretoises elles-mêmes ne deviennent une source de corrosion.

2. Comment utiliser les entretoises à béton ? (L'art de l'utilisation)

Choisir la bonne entretoise n’est que la première étape ; une installation et une utilisation correctes sont cruciales.

A. Principes de placement et espacement

* Placement : Des entretoises doivent être placées entre la barre d'armature et le coffrage, et s'assurer qu'elles sont solidement fixées à la barre d'armature.

* Espacement : Il n’existe pas de norme absolue, mais la règle générale est « pas moins de quatre par mètre carré ». L’espacement spécifique doit être déterminé en fonction du diamètre et du poids des barres d’armature, généralement compris entre 0,8 et 1,5 mètre.

* Espacement plus serré aux emplacements clés : les entretoises doivent être placées plus près les unes des autres aux intersections des barres d'armature, dans les zones porteuses (comme le bas des poutres) et sur les bords pour empêcher les barres d'armature de s'enfoncer ou de se déplacer en raison de l'impact et des vibrations du béton.

B. Méthodes d'installation correctes

* Fixation : Utilisez du fil d'attache dédié ou des attaches en plastique pour fixer solidement les entretoises aux barres d'armature. Il est strictement interdit de les placer sans les fixer. Sur les éléments verticaux, les attaches des entretoises doivent s'engager solidement dans les barres d'armature.

* Éviter les trous traversants : les entretoises doivent être décalées pour éviter de créer des points faibles dans le béton.

* Sélection de la surface de contact : pour les composants de type dalle, assurez-vous que les entretoises ont une grande surface de contact avec le coffrage pour réduire la pression sur le coffrage et éviter les marquages ​​ou les dommages.

C. Inspection et entretien pendant la construction

* Inspection avant coulage : Avant de couler le béton, les spécifications, la résistance, l'espacement et la rigidité des entretoises doivent être soigneusement inspectés et validés. Il s'agit d'une étape cruciale du contrôle qualité.

* Surveillance pendant le coulage : Pendant le coulage et les vibrations, un personnel dédié doit surveiller les barres d'armature et les entretoises. Si une entretoise se détache ou si la barre d'armature se déplace, les opérations doivent être immédiatement interrompues et des ajustements et renforcements doivent être effectués avant de poursuivre.

En résumé, la sélection et l'utilisation des entretoises en béton constituent une tâche technique alliant normes scientifiques et expérience en construction. Elles mettent à l'épreuve le souci du détail et l'engagement des ingénieurs envers la qualité. Tout comme un simple trou de fourmi peut endommager un barrage de plusieurs milliers de kilomètres, chaque minuscule entretoise porte le poids de la sécurité structurelle globale. Un examen rigoureux de chaque étape de la « sélection » et de l'« utilisation » constitue la base solide de la longévité de nos bâtiments.
